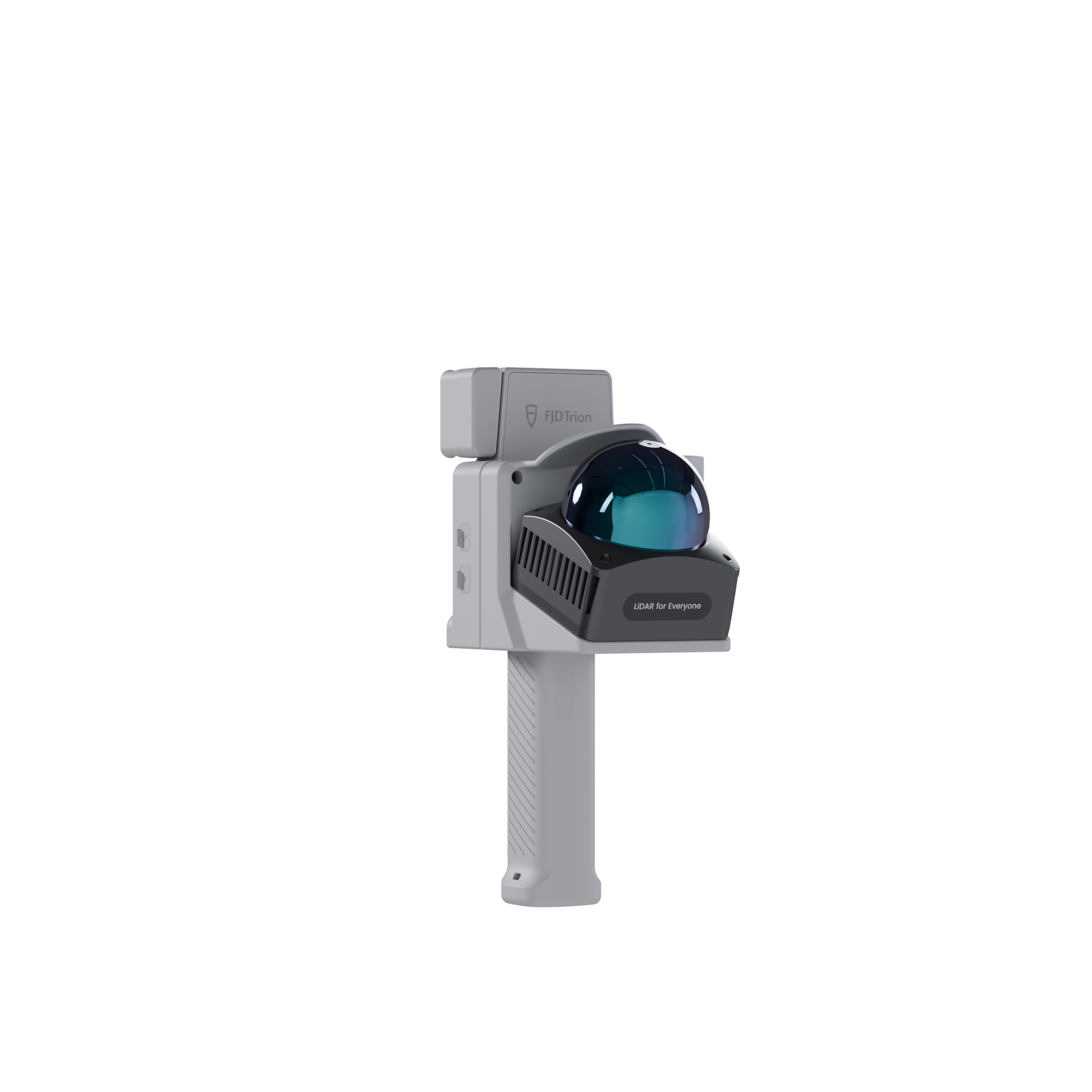

FJD Trion V4e LiDAR-Kit
Jetzt abonnieren und sparen – 50 $ Rabatt
Preisgünstiger LiDAR-Scanner (3 cm Genauigkeit) für Vermessungen im kleinen Maßstab, Bau-BIM und Gebäudekartierung. Kompatibel mit iPhone 15+ | Kostenlose Software inklusive.

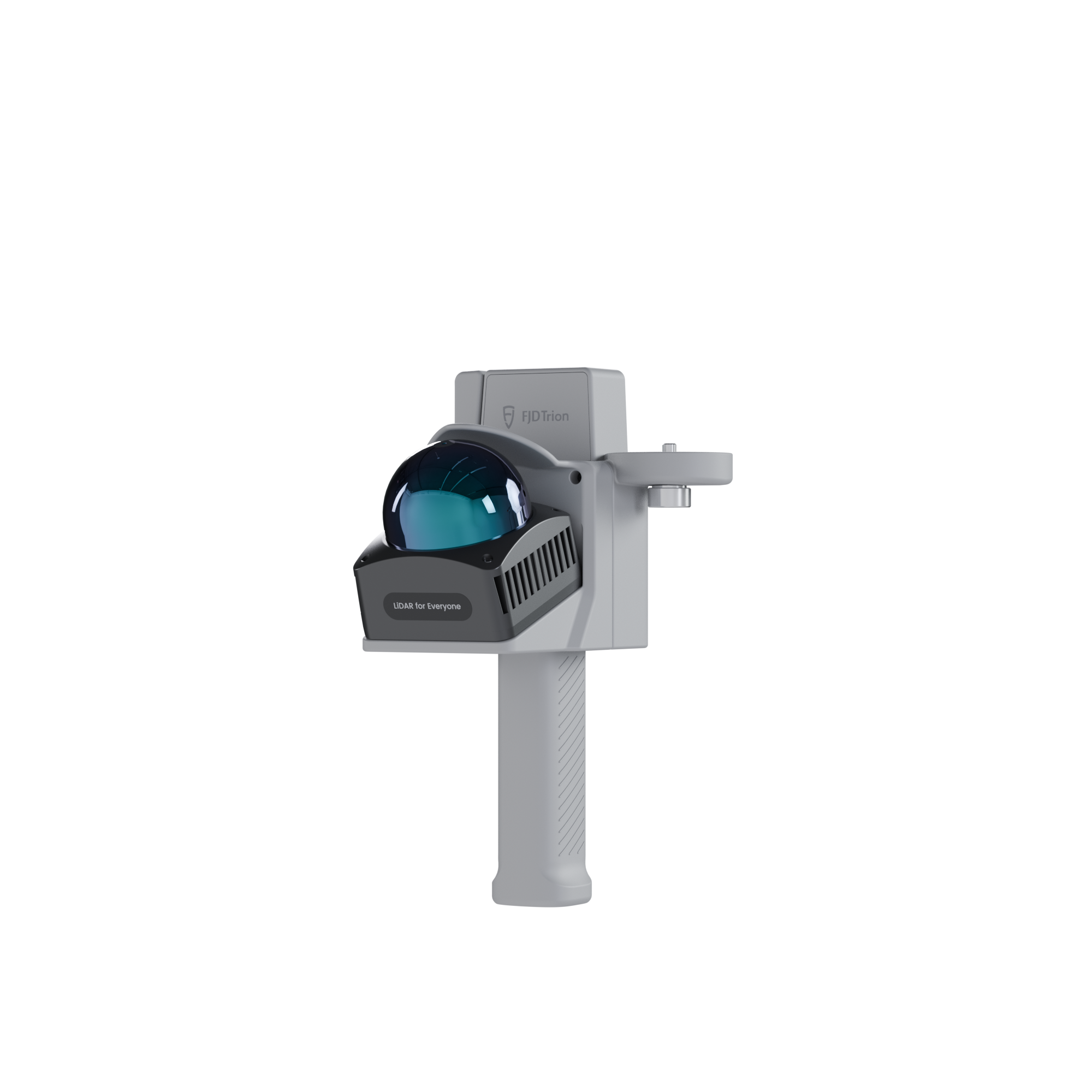

Das FJD Trion LiDAR-Kit ist ein kompakter, handlicher LiDAR-Scanner, der überall schnelle und hochpräzise 3D-Datenerfassung ermöglicht. In Kombination mit dem FJD Trion V4e Mini RTK-Empfänger bietet er zentimetergenaue RTK-Positionierung und wandelt jeden Scan in eine georeferenzierte Punktwolke mit professioneller Genauigkeit um. Das leichte und einfach zu bedienende LiDAR-Kit bietet Ihnen echte 3D-Scan-Leistung im Taschenformat.
Laden Sie die Scan-App herunter
- Gebäudefassaden-Scan-Tool
- Lager-3D-Kartierungsausrüstung
- Straßenvermessung LiDAR
Get it between -
Unboxing & Quick Start
SMALL IN HAND, BOUNDLESS ON LAND
Main Features
 3cm Post-processing Accuracy |  154,600 Points per second |  50m Range @ 90% reflectivity |
 Georeferenced Point Cloud |  Extended 5-Hour Runtime |  Indoor & Outdoor Scanning |
Kompaktes Design, professionelle Präzision

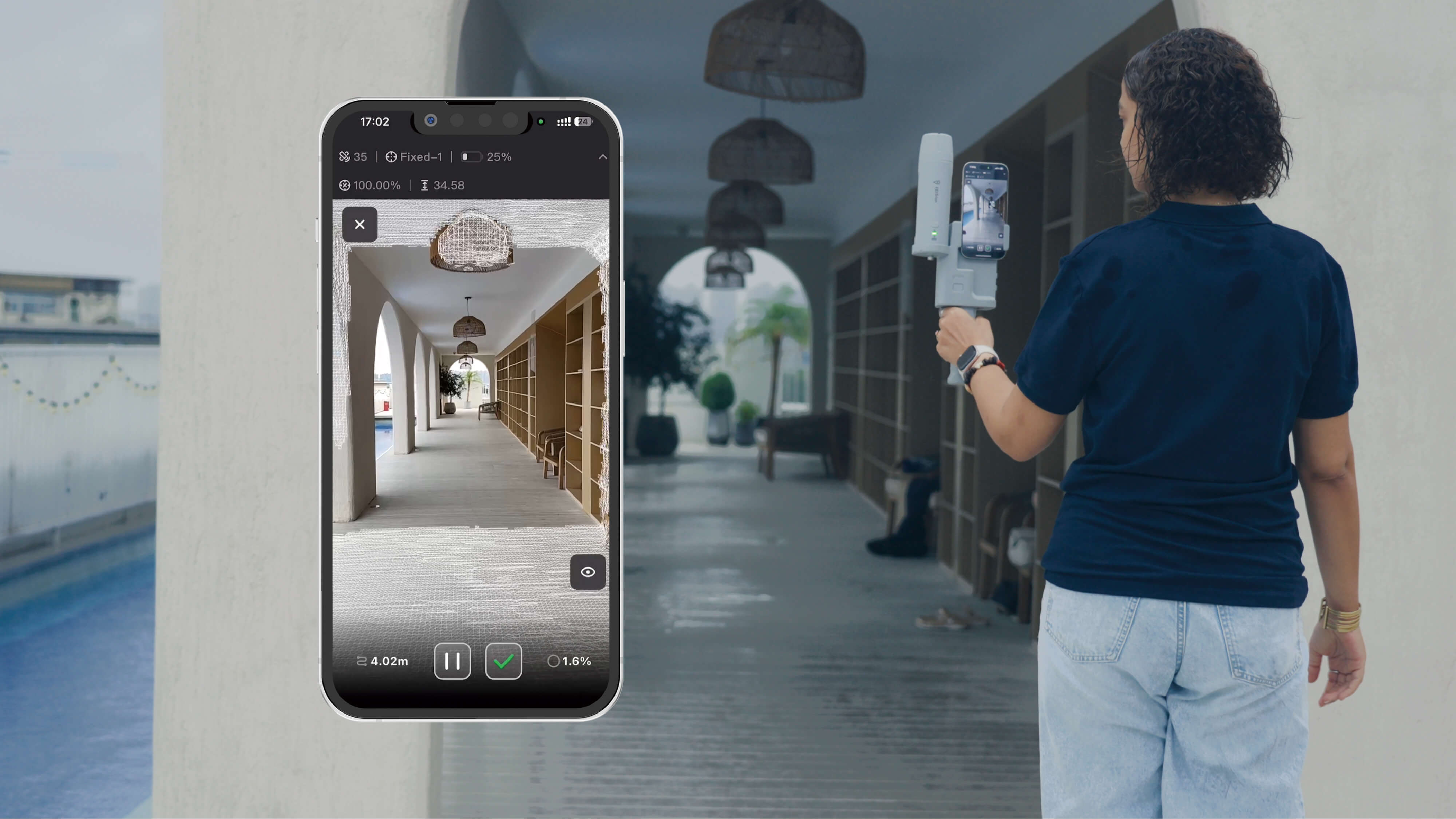

Sie können sich bewegen, während Sie dichte Punktwolken erfassen und Ihren Fortschritt in Echtzeit mit der Scan-App überwachen, um eine vollständige Abdeckung zu gewährleisten.
durch Echtzeit-Punktwolkenvisualisierung und mühelose Gewinnung farbiger Punktwolken.
Hochwertiges 3D-Gaußsches Splatting
Mit den vom FJD Trion V4e LiDAR Kit erfassten Daten können Anwender effizient hochwertige 3D Gaussian Splatting (3DGS)-Darstellungen erzeugen.
TWO FLEXIBLE SETUPS，MULTIPLE SCENARIOS
 | 1. Smartphone x V4e x LiDARIdeal for High-precision outdoor scanningBuilding facades, utility mapping and outdoor BIM projects. With RTK providing centimeter-level accuracy and the LiDAR Kit delivering dense point clouds, this setup achieves professional-grade, georeferenced 3D models. |
2.Smartphone x LiDARIdeal for Detailed indoor mapping without GNSSFacility mapping, warehouses, underground spaces, and industrial plants. When RTK signals are unavailable indoors, the LiDAR Kit still enables accurate indoor point cloud capture on your smartphone, ensuring precise layouts and reliable documentation. |  |

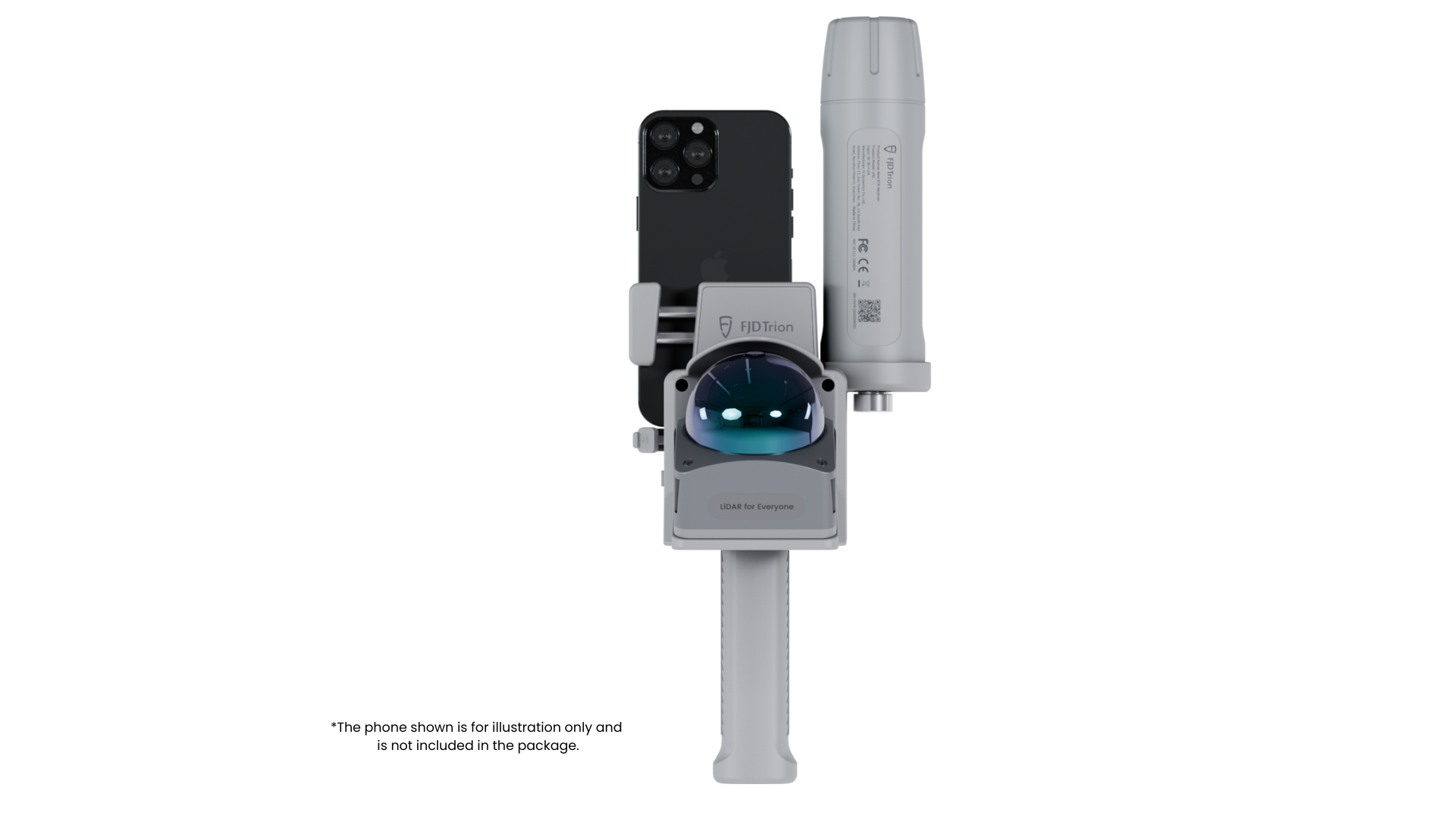

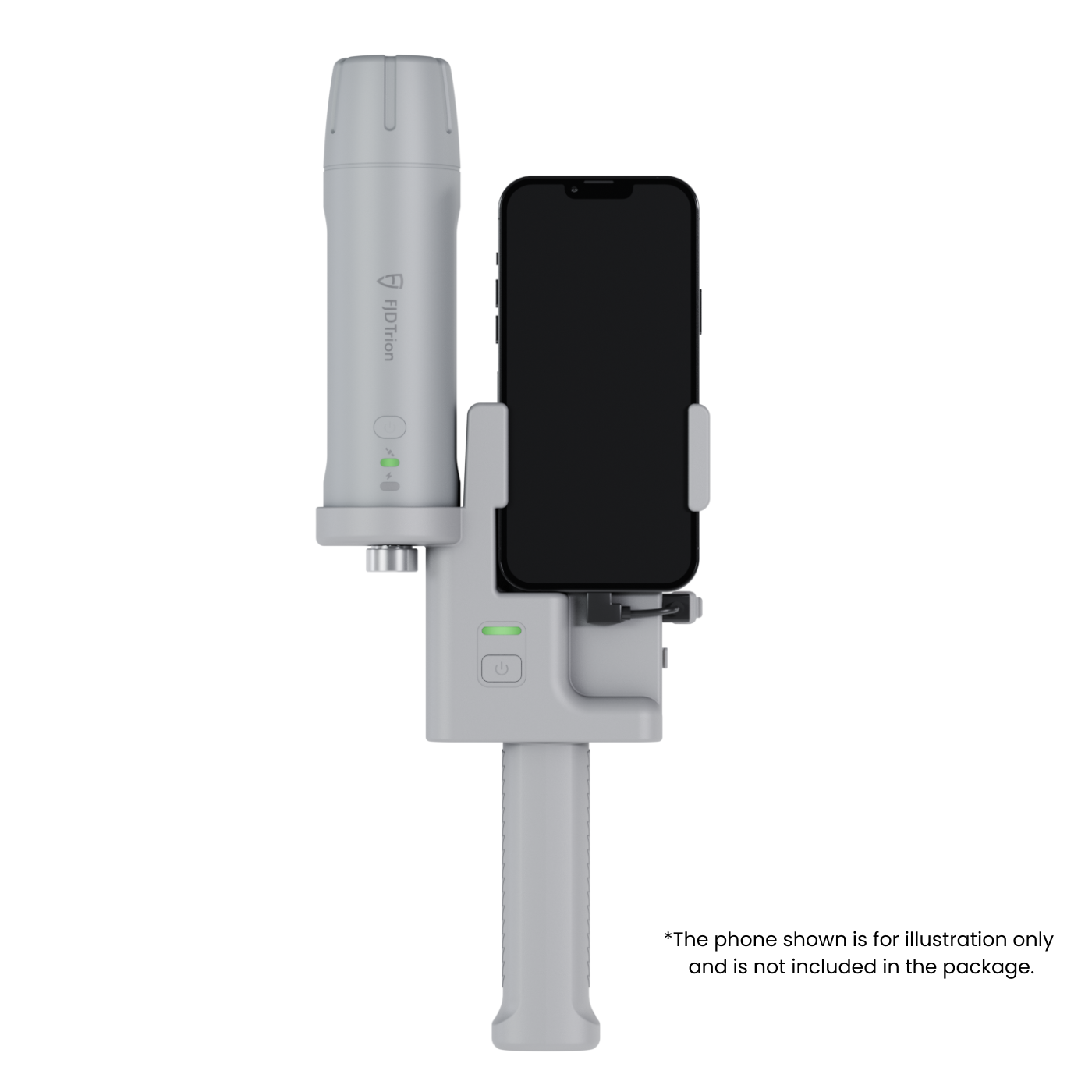

1. Smartphone x V4E x LiDAR
Ideal for High-precision outdoor scanning
Building facades, utility mapping and outdoor BIM projects.
With RTK providing centimeter-level accuracy and the LiDAR Kit delivering dense point clouds, this setup achieves professional-grade, georeferenced 3D models.

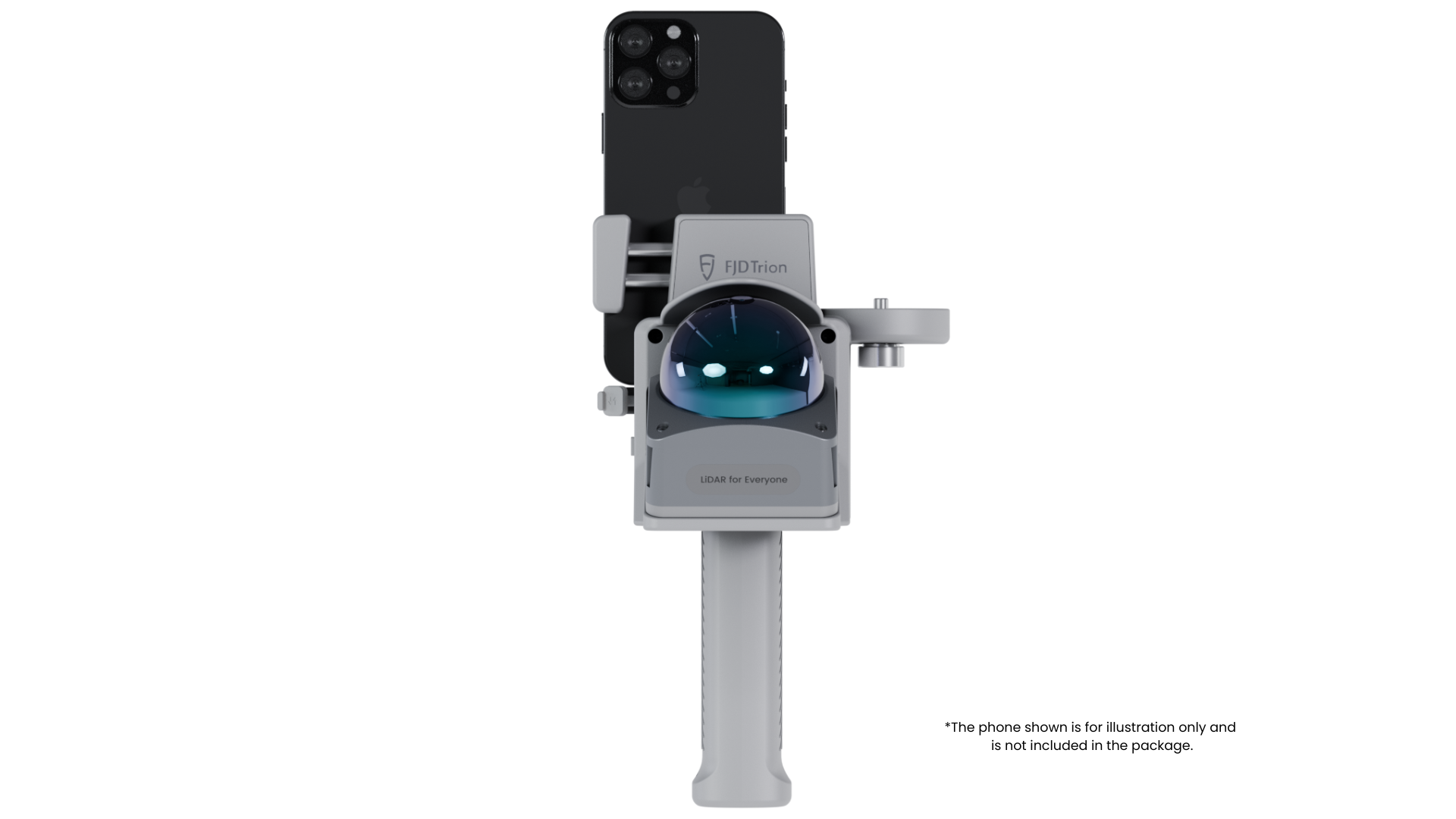

2.Smartphone x LiDAR
Ideal for Detailed indoor mapping without GNSS
Facility mapping, warehouses, underground spaces, and industrial plants.
When RTK signals are unavailable indoors, the LiDAR Kit still enables accurate indoor point cloud capture on your smartphone, ensuring precise layouts and reliable documentation.
ALL-IN-ONE SEAMLESS WORKFLOW
 | Flexible SetupTurn your smartphone and the LiDAR Kit into a scanner by simply connecting the Kit to the FJD Trion Scan App—fast assembly, plug and play, and ready to work in less than 60 seconds. |
Scan & PreviewWalk around while capturing dense point clouds. You can monitor your progress in real time with the Scan App, ensuring complete coverage through real-time point cloud visualization. |  |
Data Processing with FJD Trion ModelImport data into FJD Trion Model for advanced processing. You can leverage multi-industry application modules such as construction, utilities, forestry, and BIM—to analyze, model, and generate actionable outputs. | |

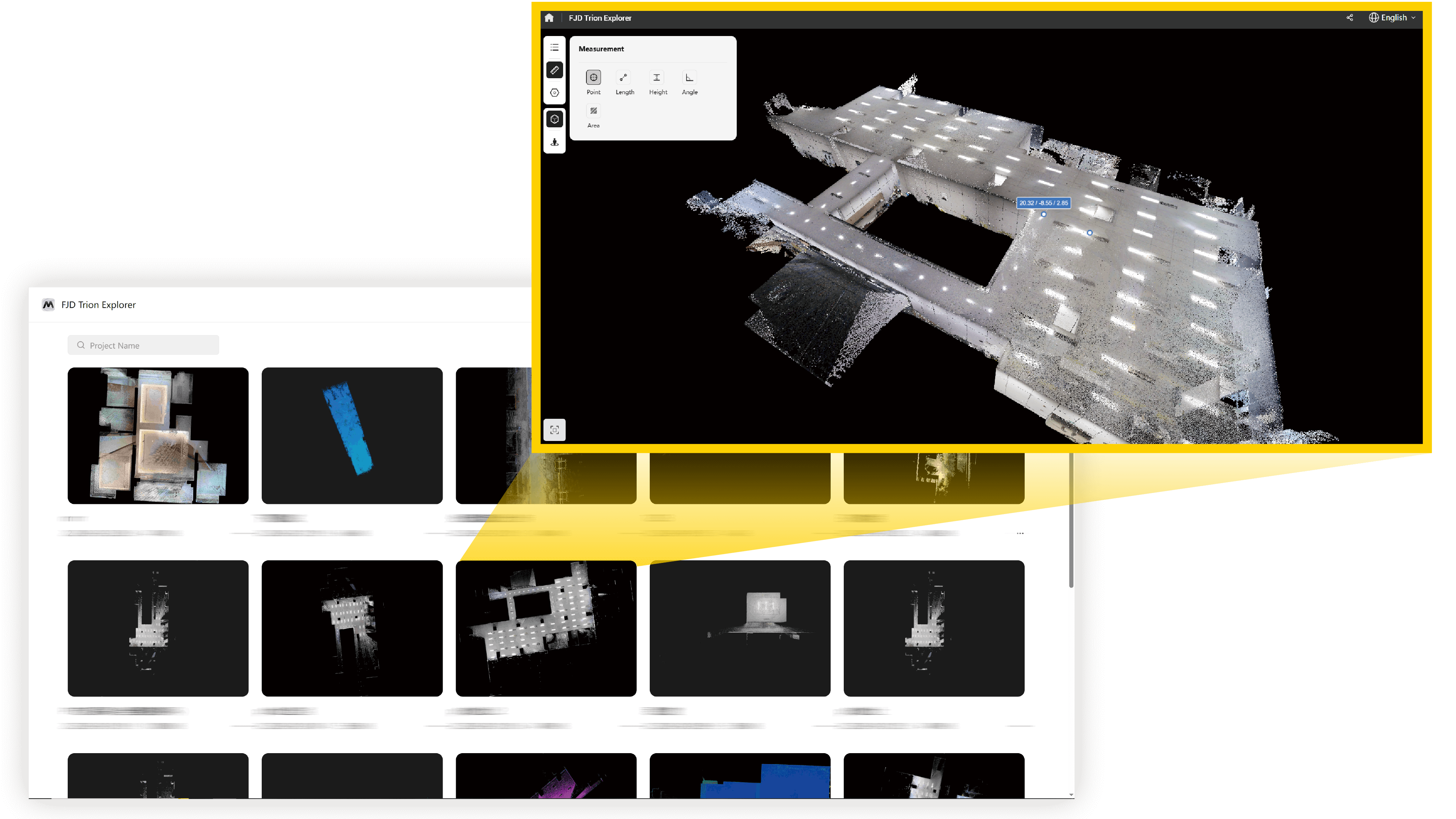

Collaboration via Trion ExplorerUpload point clouds to the Trion Explorer for collaborative editing, data management, and secure sharing. This lets you work seamlessly with your team anytime, anywhere. |  |

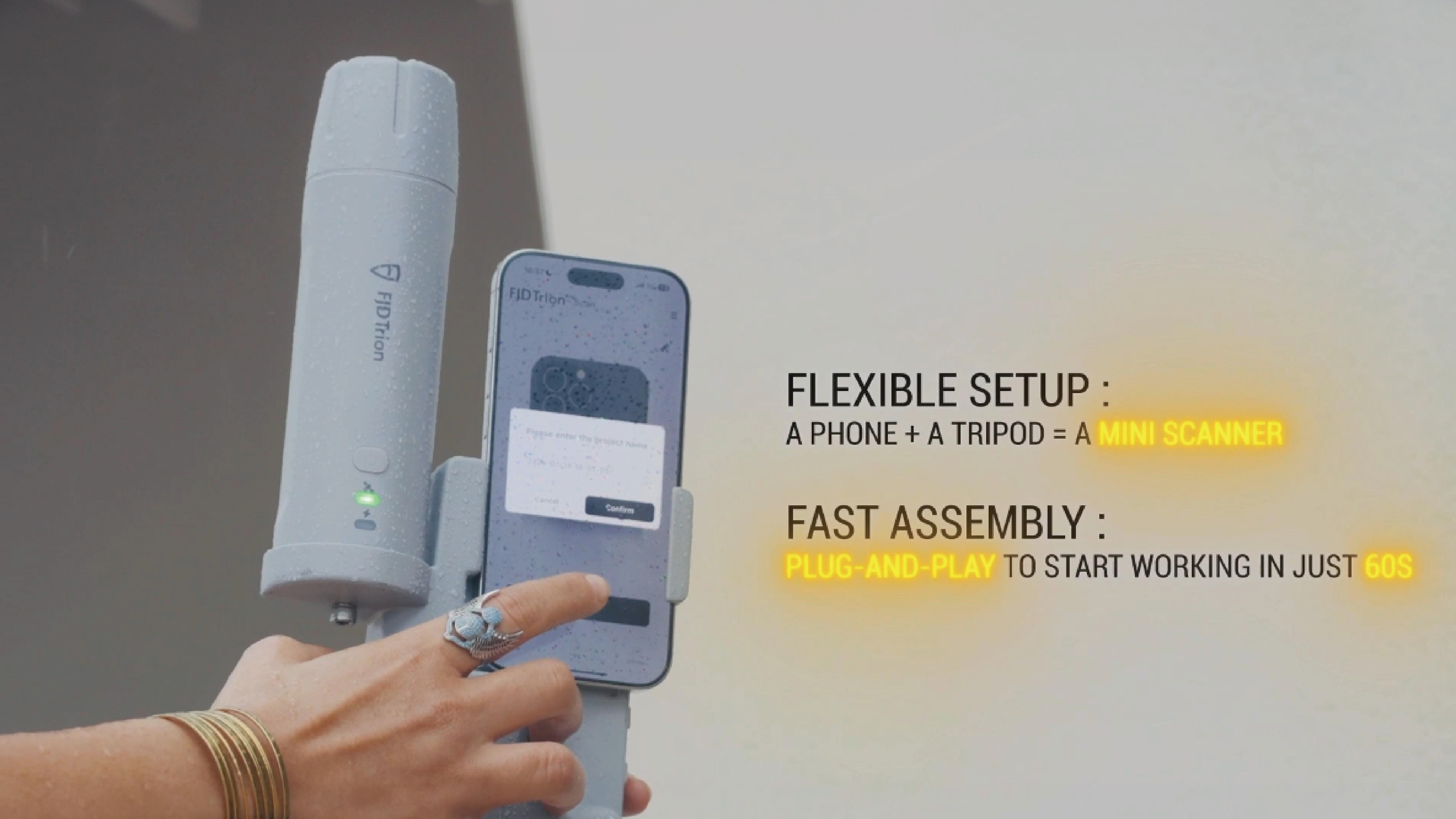

Flexible Setup
Turn your smartphone and the LiDAR Kit into a scanner by simply connecting the Kit to the FJD Trion Scan App—fast assembly, plug and play, and ready to work in less than 60 seconds.Scan & Preview
Walk around while capturing dense point clouds. You can monitor your progress in real time with the Scan App, ensuring complete coverage through real-time point cloud visualization.Collaboration via Trion Explorer
Upload point clouds to the Trion Explorer for collaborative editing, data management, and secure sharing. This lets you work seamlessly with your team anytime, anywhere.
Download
Application Scenarios
 Topographical Survey |  Construction & BIM |  Utilities & Public Works |
 Road Surveying |  Forestry & Agriculture |  Quick Robotic Integration |
Topographical Survey

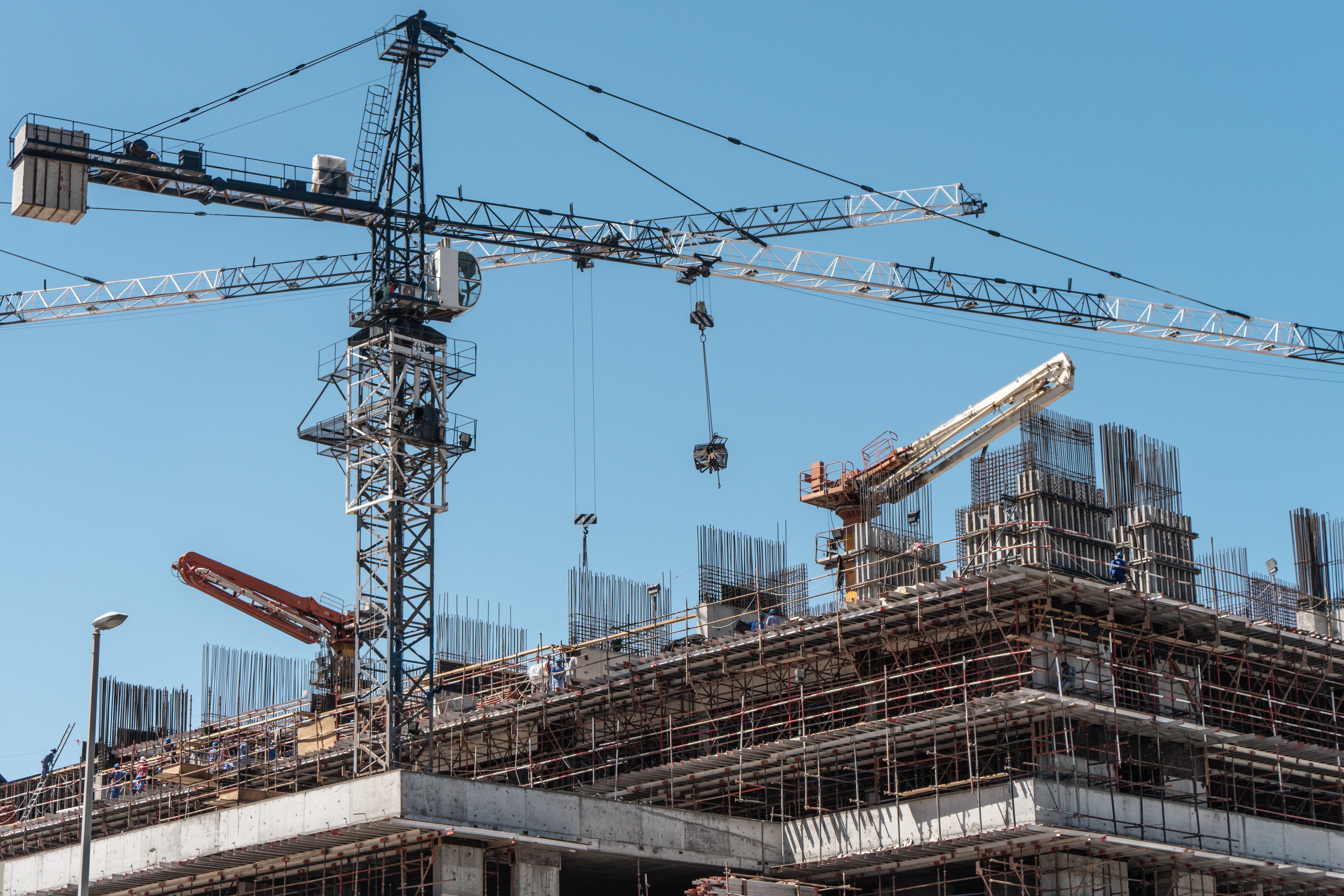

Construction & BIM

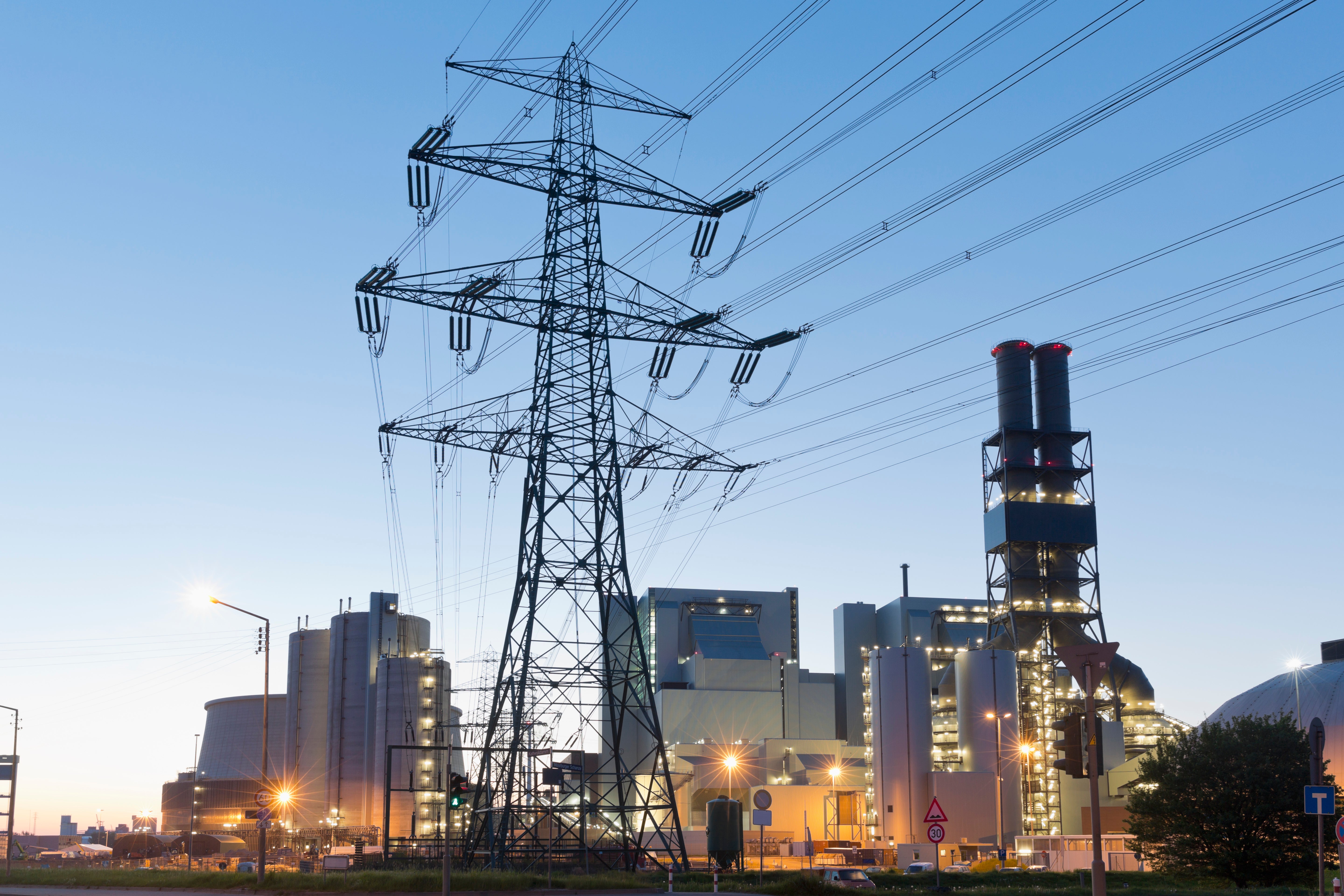

Utilities & Public Works
Road Surveying
Forestry & Agriculture

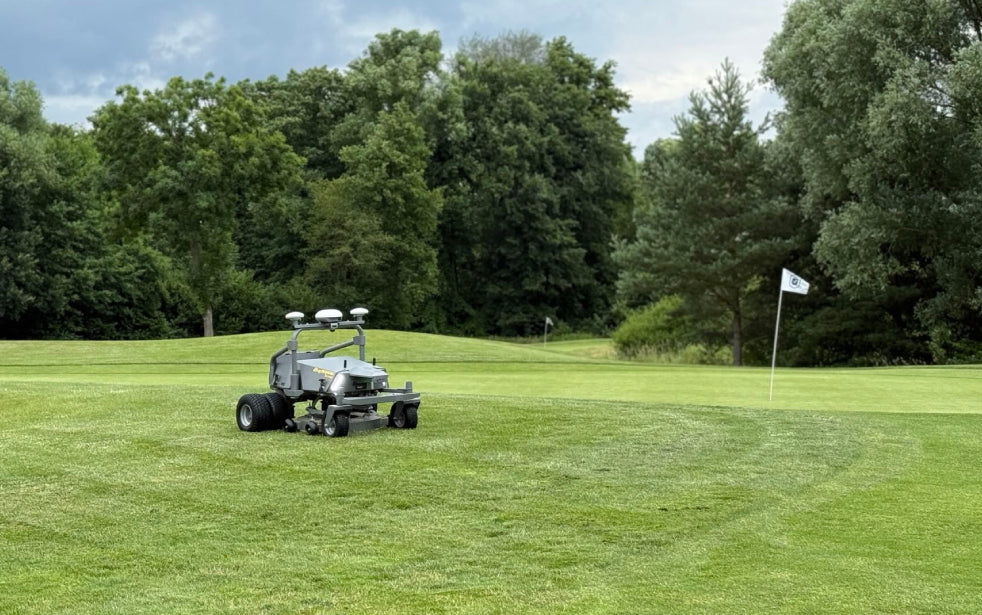

Quick Robotic Integration
Spezifikationen
905 nm ± 15 n
KLASSE 1 (IEC 60825-1:2014)
0,05–50 m (90 % Reflexionsgrad)
0,1–25 m (10 % Reflexionsgrad)
0,05 m
H: 360°
V: -10°～60°
5 cm
3 cm
≥200 kHz
154.600 Punkte/s bei 70° vertikalem Sichtfeld
137 mm × 155 mm × 250 mm
Ca. 890 g
5/8-Zoll-Innengewindeschnittstelle
-10℃～+60℃
0℃～+45℃
iOS
iPhone 15 und spätere Modelle
5 V/3 A
3,6 V / 6700 mA
<5W (25℃)
≤ 3H
≥5H
USB 3.0
Laden / USB 2.0
BEFEHL
Comparison
Handheld LiDAR + SLAM + RTK
Handheld LiDAR + Multi-SLAM + RTK
Handheld LiDAR + SLAM (No GNSS required)
154,600 pts/s
200,000 pts/s
320,000 pts/s
50 m (90% reflectivity)
70 m (80% reflectivity)
120m
Post-processed accuracy: 3 cm
RTK accuracy: H 8 mm + 1 ppm
/ V 15 mm + 1 ppm
Relative accuracy: 2 cm
~860 g
700g
1.8kg
Indoor & outdoor scanning, mobile RTK mapping, BIM
High-precision outdoor mapping, large scenes, 3DGS
Long-range scanning, mining, tunnels, forestry
Häufig gestellte Fragen
Möglicherweise finden Sie hier Antworten. Falls nicht, kontaktieren Sie uns bitte direkt. Wir helfen Ihnen gerne weiter.
Welche Geräte sind mit dem FJD Trion V4e LiDAR Kit kompatibel?
Das FJD Trion V4e LiDAR-Kit unterstützt nur iOS-GeräteInsbesondere iPhone 15 und neuere Modelle. Android-Smartphones sind derzeit nicht kompatibel. Bitte überprüfen Sie Ihr iPhone-Modell vor dem Kauf, um Kompatibilitätsprobleme zu vermeiden.

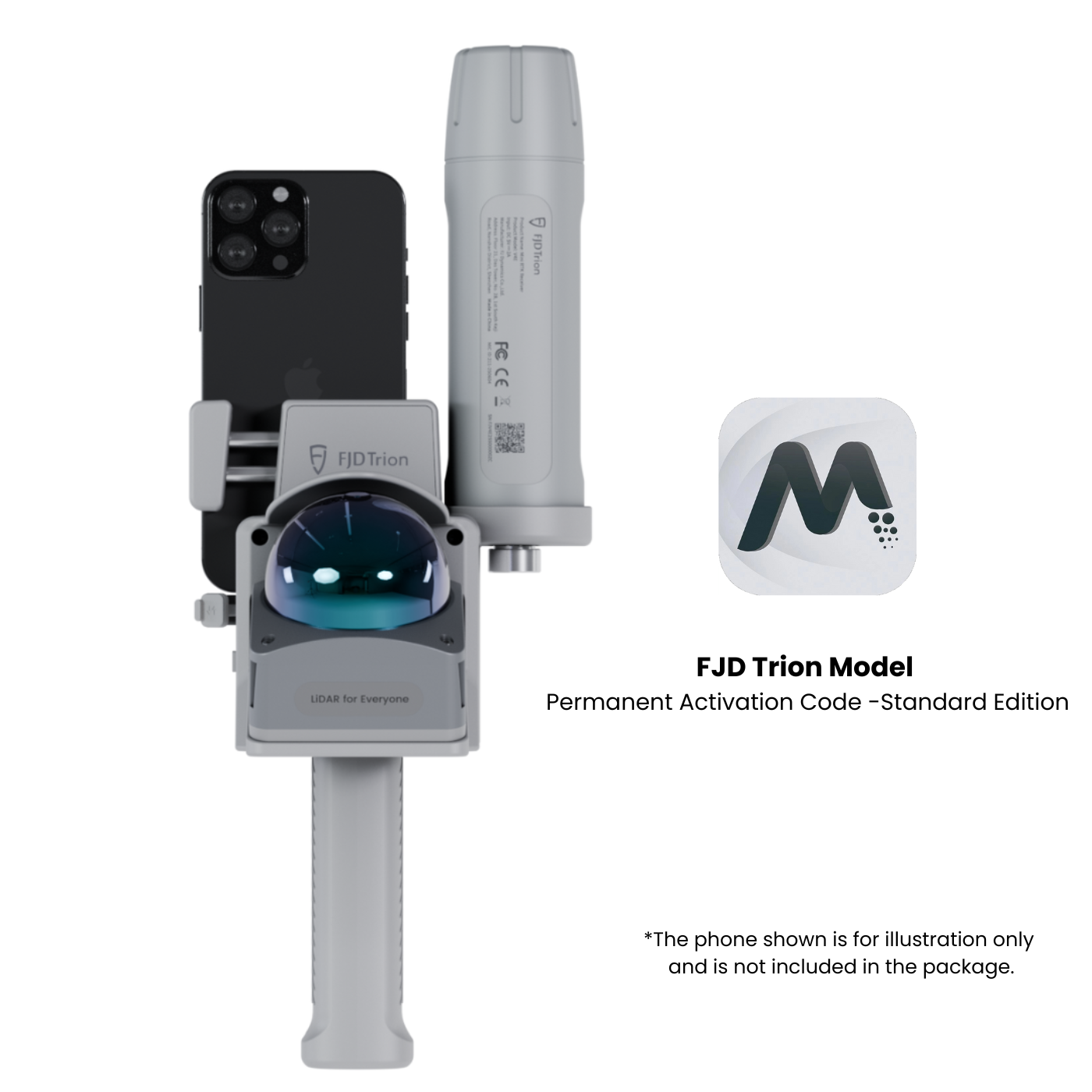

Was ist im Paket enthalten? Ist ein Smartphone oder ein RTK-Empfänger enthalten?
Das Paket beinhaltet:
- 1 x FJD Trion V4e LiDAR-Scanner-Haupteinheit
- 1 x FJD Trion Modell Permanenter Aktivierungscode (Standard Edition)
- 1x Ladekabel
Wichtige Hinweise:

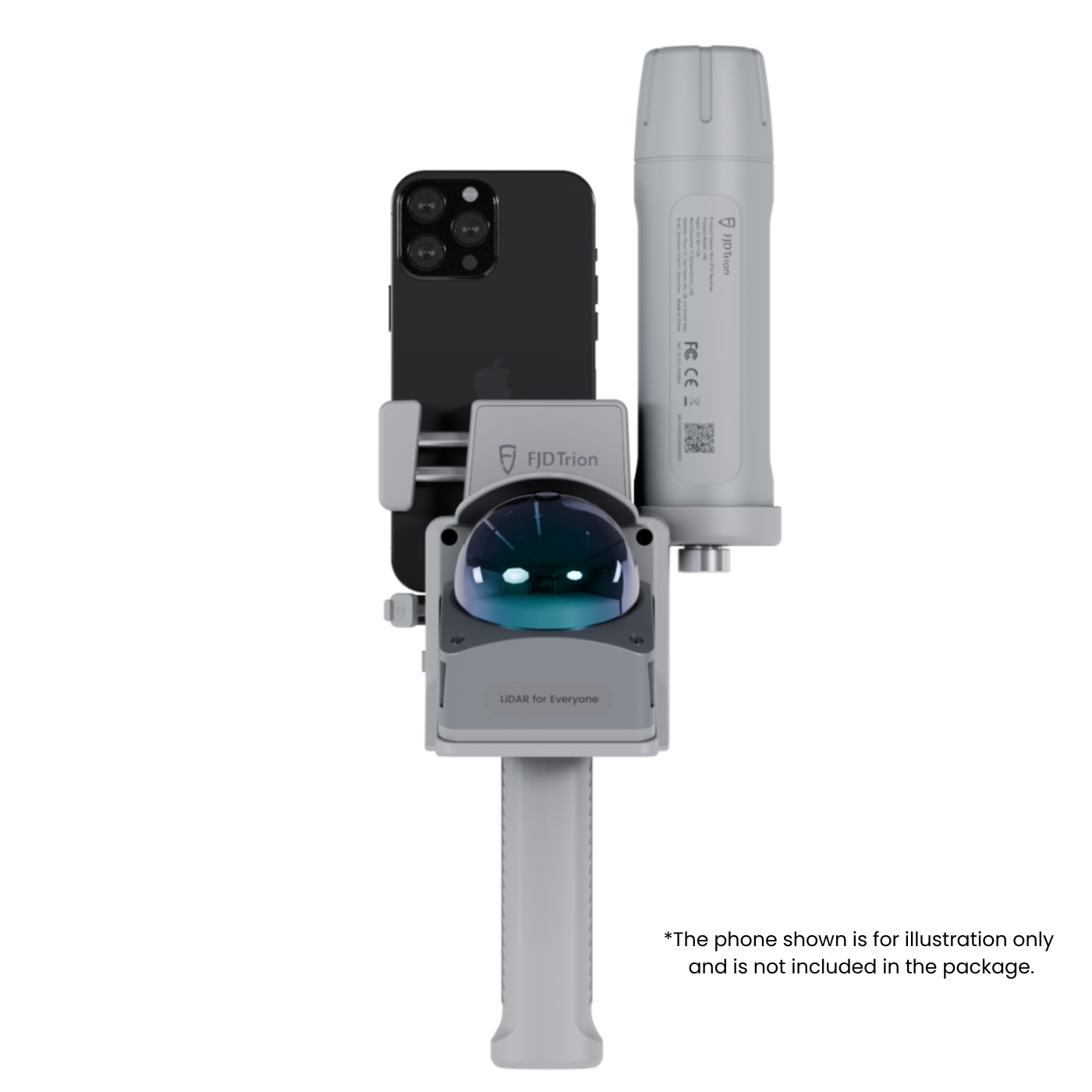

- Die in den Produktbildern gezeigten Smartphones dienen nur zur Veranschaulichung und sind nicht enthaltenDie
What is the difference between V4e LiDAR and V4e Pro LiDAR?
The only difference is the RTK receiver. The V4e LiDAR comes with a standard RTK, while the V4e Pro LiDAR is equipped with a Pro RTK receiver, which supports laser range finding and tilt measurement.
Worin besteht der Unterschied zwischen der Genauigkeit von Punktwolken in Echtzeit und der Genauigkeit nach der Nachbearbeitung?
- Echtzeit-Punktwolkengenauigkeit: 5 cm. Dies ist die Genauigkeit der Punktwolkendaten, die in Echtzeit über die FJD Trion Scan App angezeigt und erfasst werden und sich für eine schnelle Überprüfung vor Ort eignen.
- Genauigkeit der nachbearbeiteten Punktwolke: 3 cm. Dies ist die höhere Genauigkeit, die nach der Verarbeitung der erfassten Daten mit der FJD Trion Model Software erreicht wird und sich ideal für professionelle Szenarien wie Bau-BIM oder topografische Vermessungen eignet, die präzise Ergebnisse erfordern.
Kann das LiDAR-Kit sowohl in Innenräumen als auch im Freien verwendet werden? Welche Konfiguration ist für die jeweiligen Anwendungsfälle erforderlich?
Ja, es unterstützt sowohl den Innen- als auch den Außenbereich mit zwei flexiblen Konfigurationen:
- Outdoor (hochpräzise)
Smartphone + V4e Mini RTK-Empfänger + LiDAR-Scanner
- Innenbereich (kein GNSS-Signal)
Smartphone + LiDAR-Scanner
Wie lange ist die Akkulaufzeit und wie lange dauert das Aufladen?
- AkkulaufzeitMindestens 5 Stunden Dauerbetrieb (unter 25 °C, ohne externes Zubehör wie den RTK-Empfänger). Dies ist für einen ganzen Tag Vor-Ort-Scanning ausreichend.
- Ladezeit: ≤ 3 Stunden bei Verwendung eines 5V/3A-Ladegeräts (Ladegerät nicht im Lieferumfang enthalten; bitte verwenden Sie ein kompatibles Ladegerät, um eine Beschädigung des Akkus zu vermeiden).
Welche Software benötige ich für das FJD Trion V4e LiDAR-Kit? Ist diese kostenlos?
Sie benötigen drei zentrale Software-Tools, die alle kostenlos nutzbar sind (mit dem beigefügten Aktivierungscode):
- FJD Trion Scan AppFür Echtzeit-Scans, Punktwolken-Vorschau und Datenerfassung. Verfügbar zum Download im Apple App Store.
- FJD Trion ModellFür fortgeschrittene Datenverarbeitung (z. B. Erstellung von 3D-Modellen, Datenanalyse für Bauwesen/Forstwirtschaft/BIM). Downloadbar von der offiziellen FJDynamics-Website; zur Freischaltung des vollen Funktionsumfangs ist der beiliegende Aktivierungscode erforderlich.
- FJD Trion ExplorerFür die Teamzusammenarbeit (z. B. Hochladen von Punktwolken, sicheres Teilen, gemeinsames Bearbeiten). Eine kostenlose Testversion ist verfügbar; Details zum Langzeitzugang finden Sie auf der Plattform.
Unterstützt das LiDAR-Kit 3D-Gaussian-Splatting (3DGS)? Wie werden 3DGS-Darstellungen generiert?
Ja, es unterstützt hochwertiges 3D-Gaussian-Splatting. So generieren Sie 3DGS-Darstellungen:
- Erfassen Sie Punktwolkendaten mit dem FJD Trion V4e LiDAR Kit (stellen Sie eine ausreichende Abdeckung des Zielbereichs sicher).
- Importieren Sie die erfassten Daten in die FJD Trion Model Software.
- Verwenden Sie das integrierte 3DGS-Modul zur Datenverarbeitung – dadurch werden auf effiziente Weise immersive 3D-Gaussian-Splatting-Darstellungen zur Visualisierung oder Präsentation erzeugt.
Ist der LiDAR-Scanner augensicher? Welche Laserschutzklasse hat er?
Ja, es ist augensicher. Die Laserwellenlänge beträgt 905 nm ± 15 nm und erfüllt die folgenden Anforderungen: Augenschutzstandard der Klasse 1(IEC 60825-1:2014). Dies bedeutet, dass bei normalem Gebrauch, auch bei versehentlichem Kontakt, kein Risiko für Augenverletzungen besteht.
