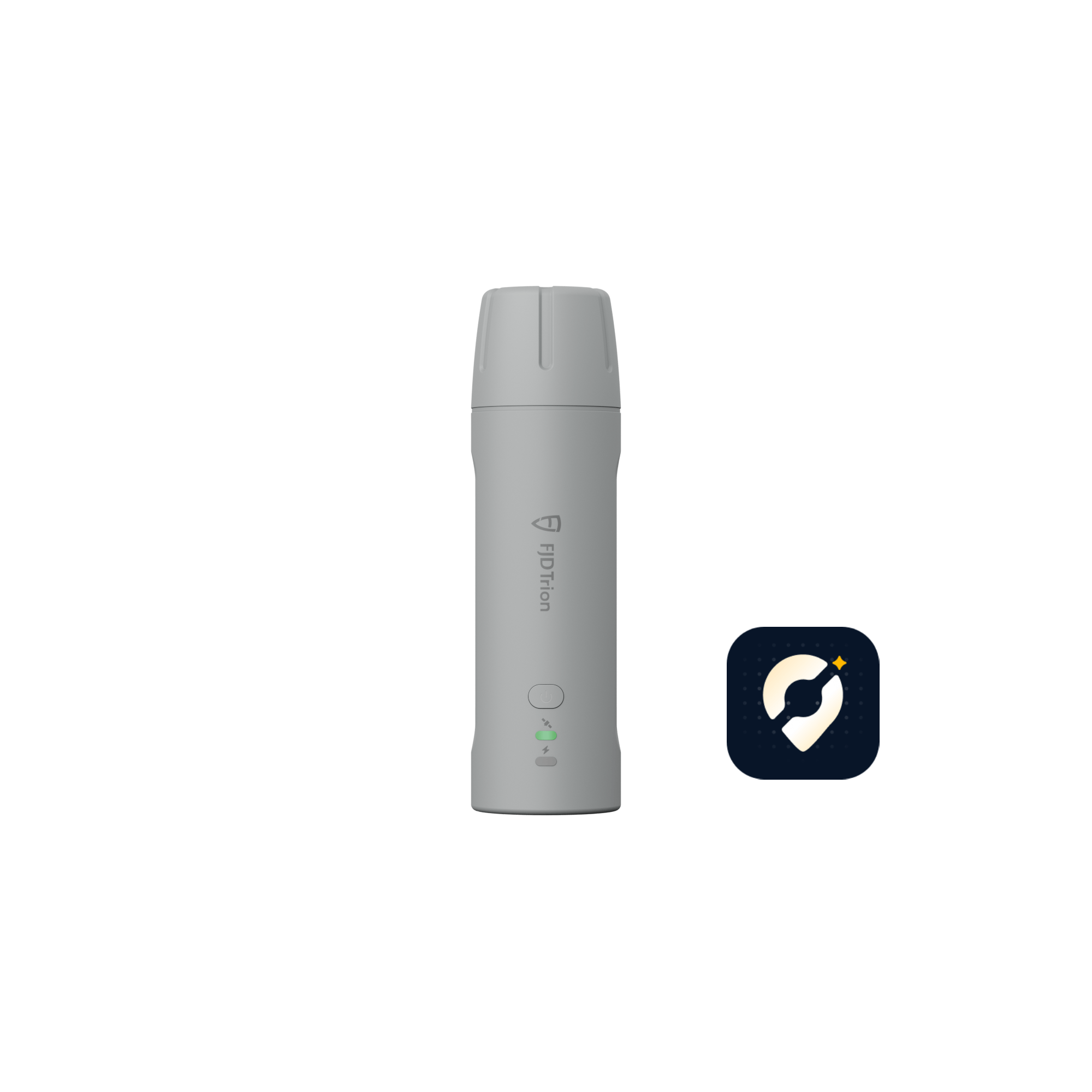

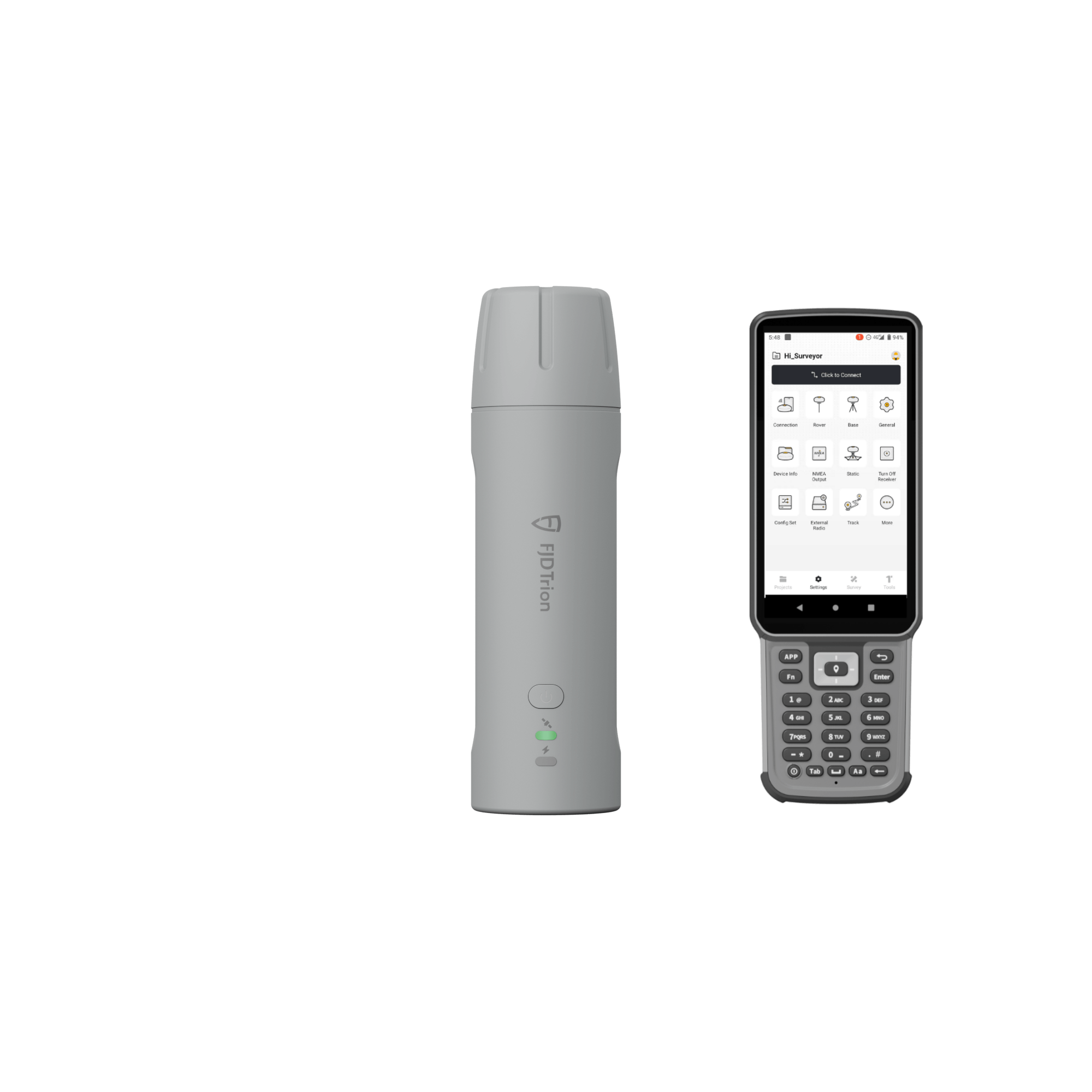

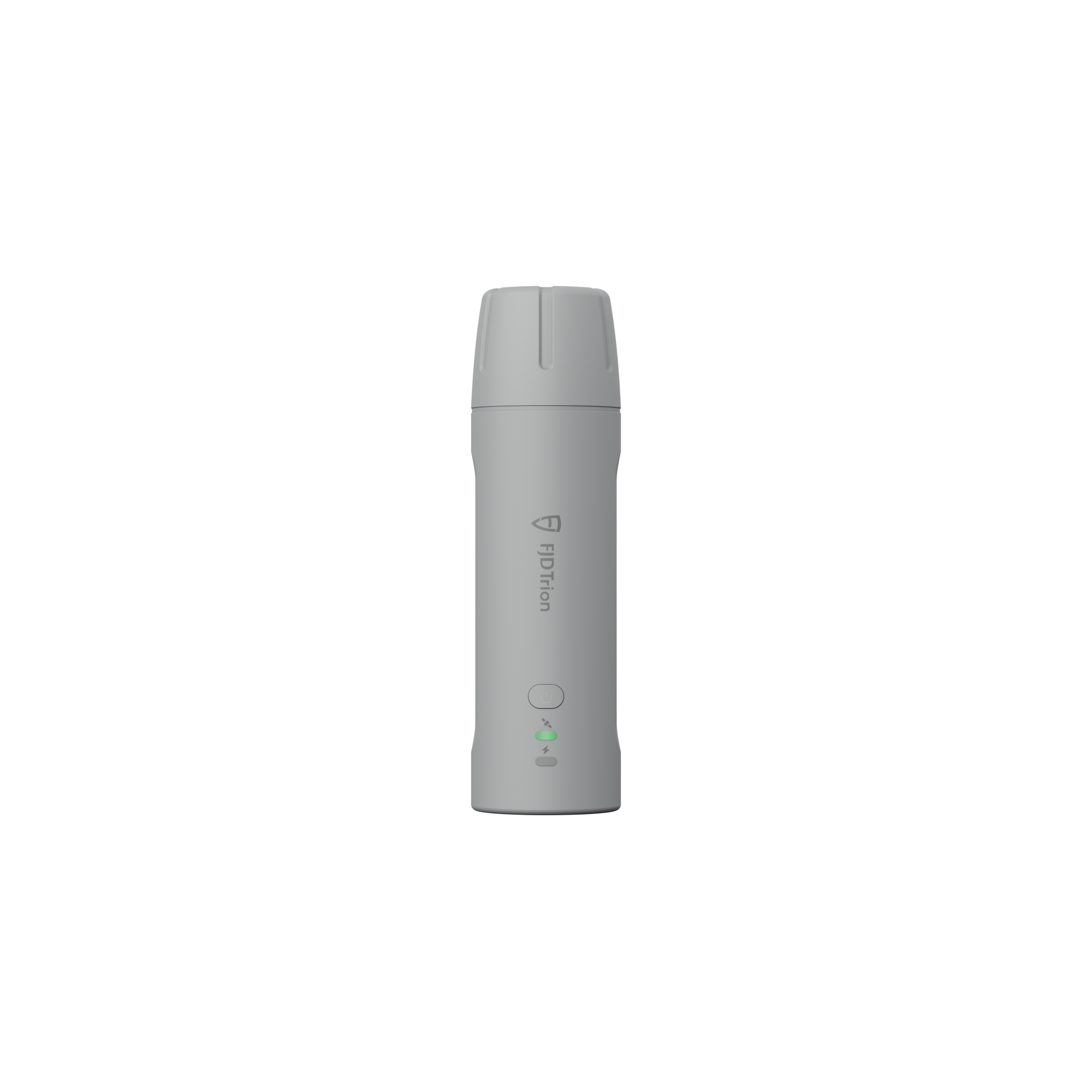

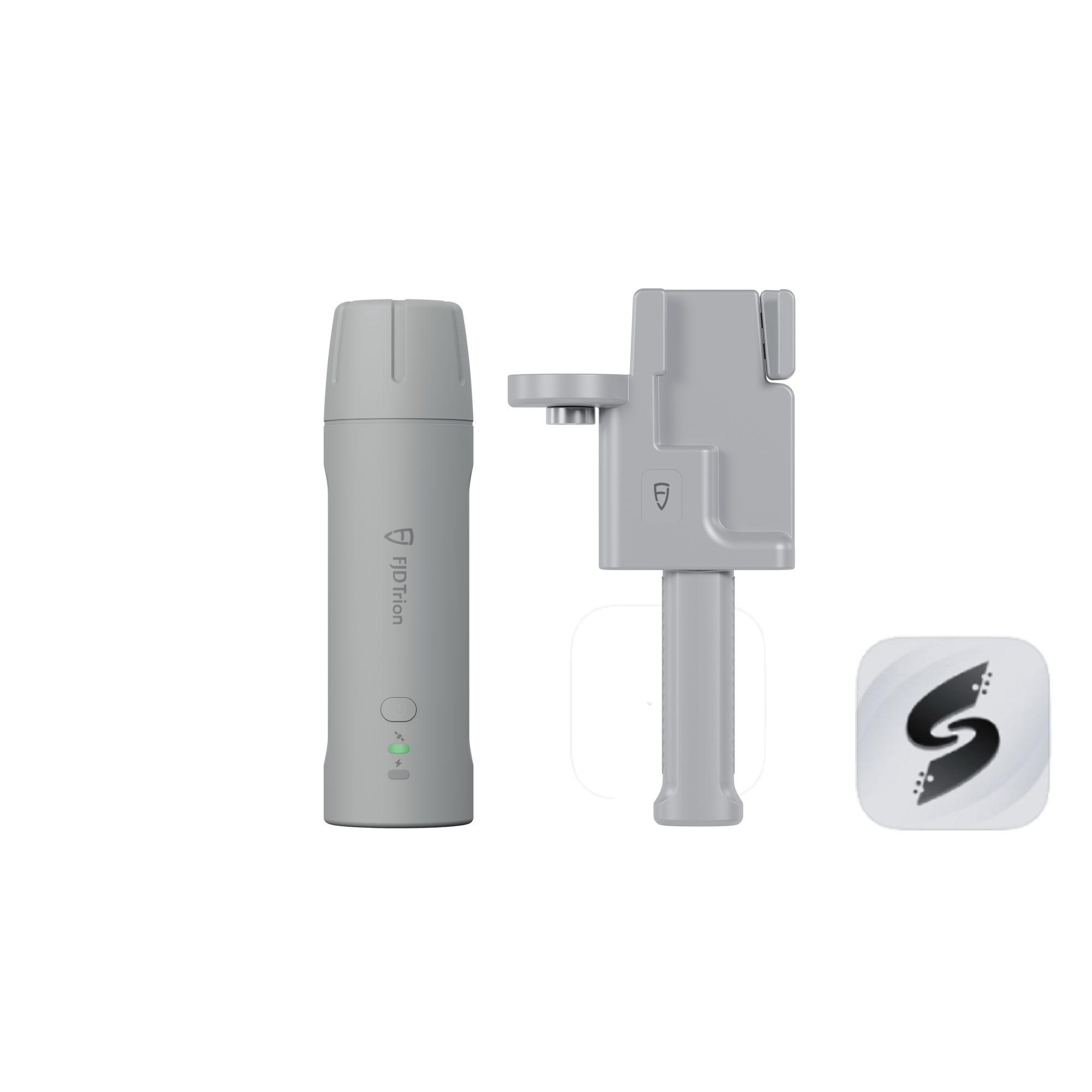

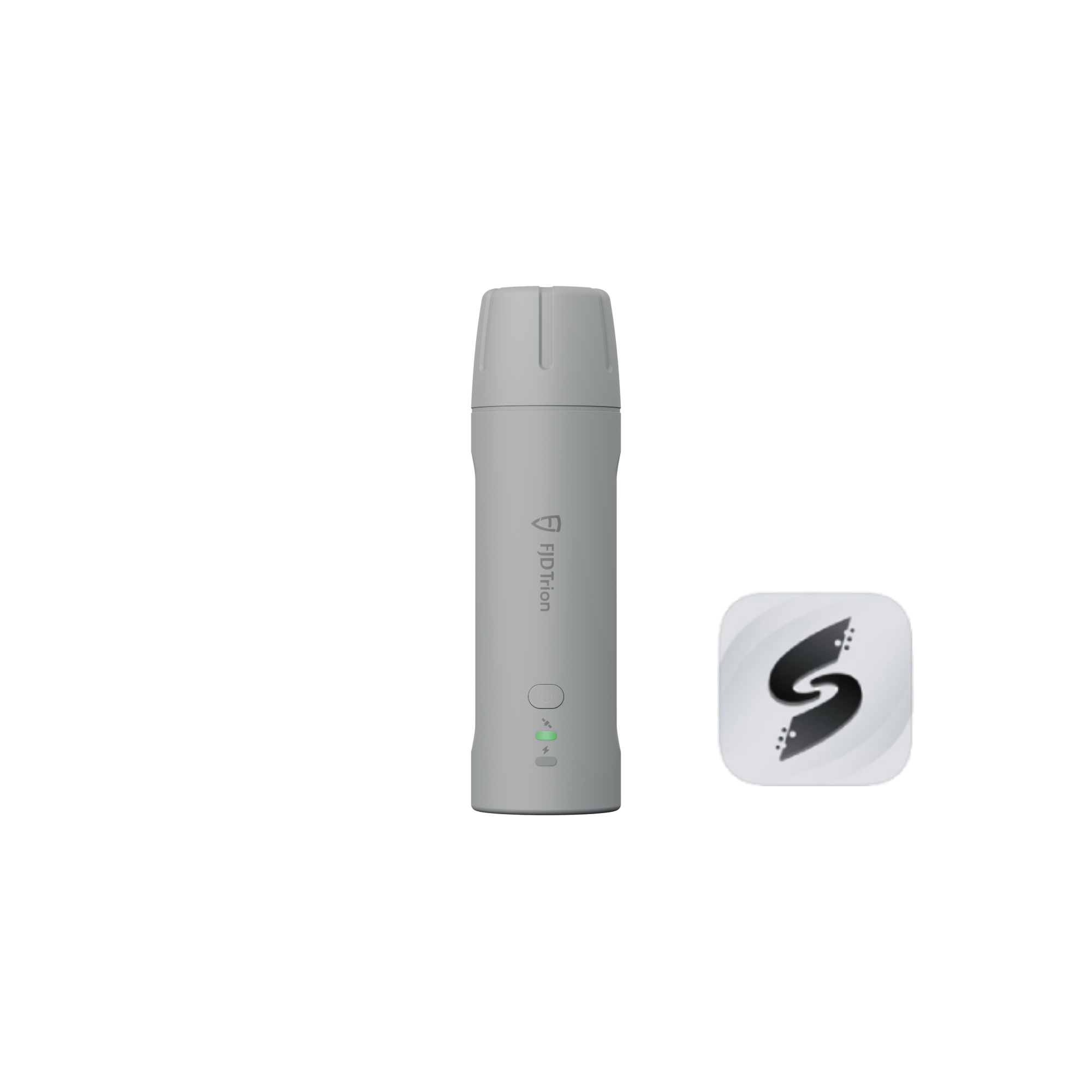

FJD Trion V4E Mini RTK Receiver
Small in Hand, Boundless on Land
Get it between -
Klein in der Hand, grenzenlos an Land
Der FJD Trion V4E Mini RTK-Empfänger sprengt die Grenzen herkömmlicher GNSS-Empfänger mit handlichem Komfort und tragbarer Präzision. Mit einem Gewicht von nur 320 g ermöglicht der V4E eine zentimetergenaue Positionierung ohne Zentrierstäbe und ist damit ideal für Einzelpersonen, Teams und Profis unterwegs. Er ist benutzerfreundlich und kostengünstig und ermöglicht sofort die Nutzung hochpräziser Vermessungsergebnisse.

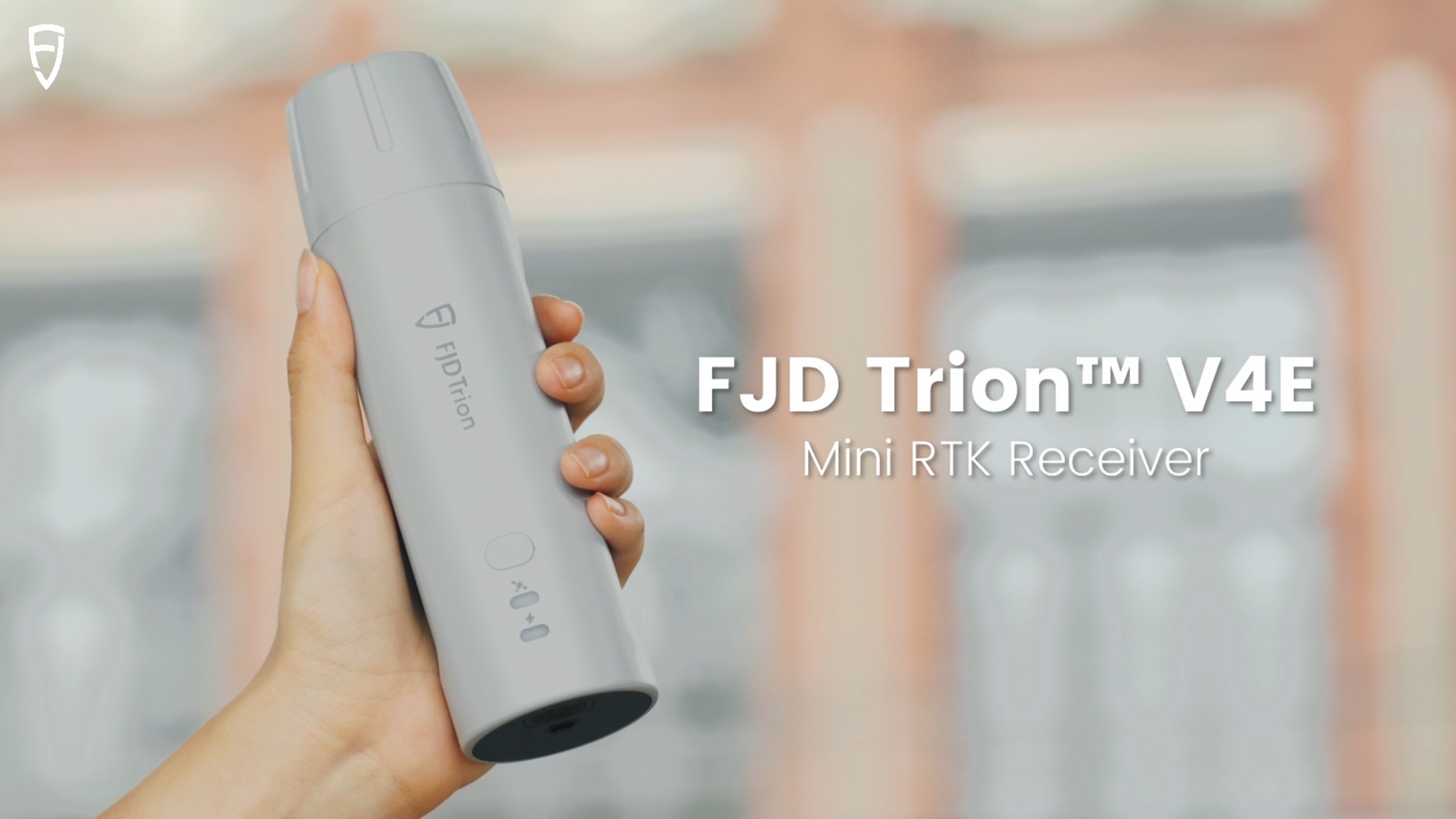

Video
Haupteigenschaften
Globale Konstellationen
Unterstützte 1408 Kanäle
H≤0,8 cm+1 ppm
V≤1,5 cm+1 ppm

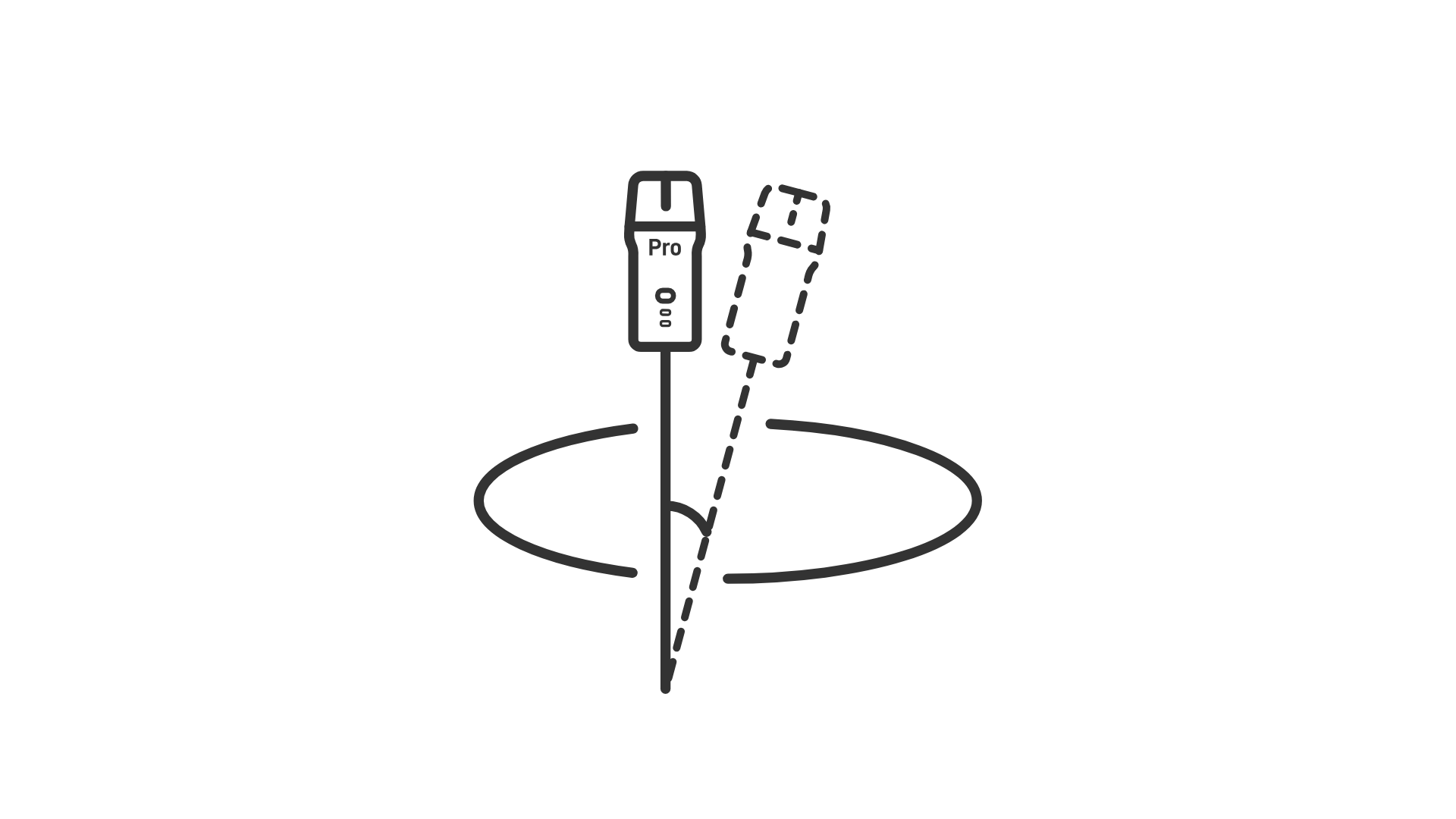

Eingebaute IMU
Max 30° Neigungsmessung
Lasermessung
Genauigkeit @3m≤3cm
Startzeit
Kalt: ≤30 s, Warm: ≤5 s, RTK-Initialisierung: 5 s
Taschen-Sized
Nur 320 g
Hauptvorteile

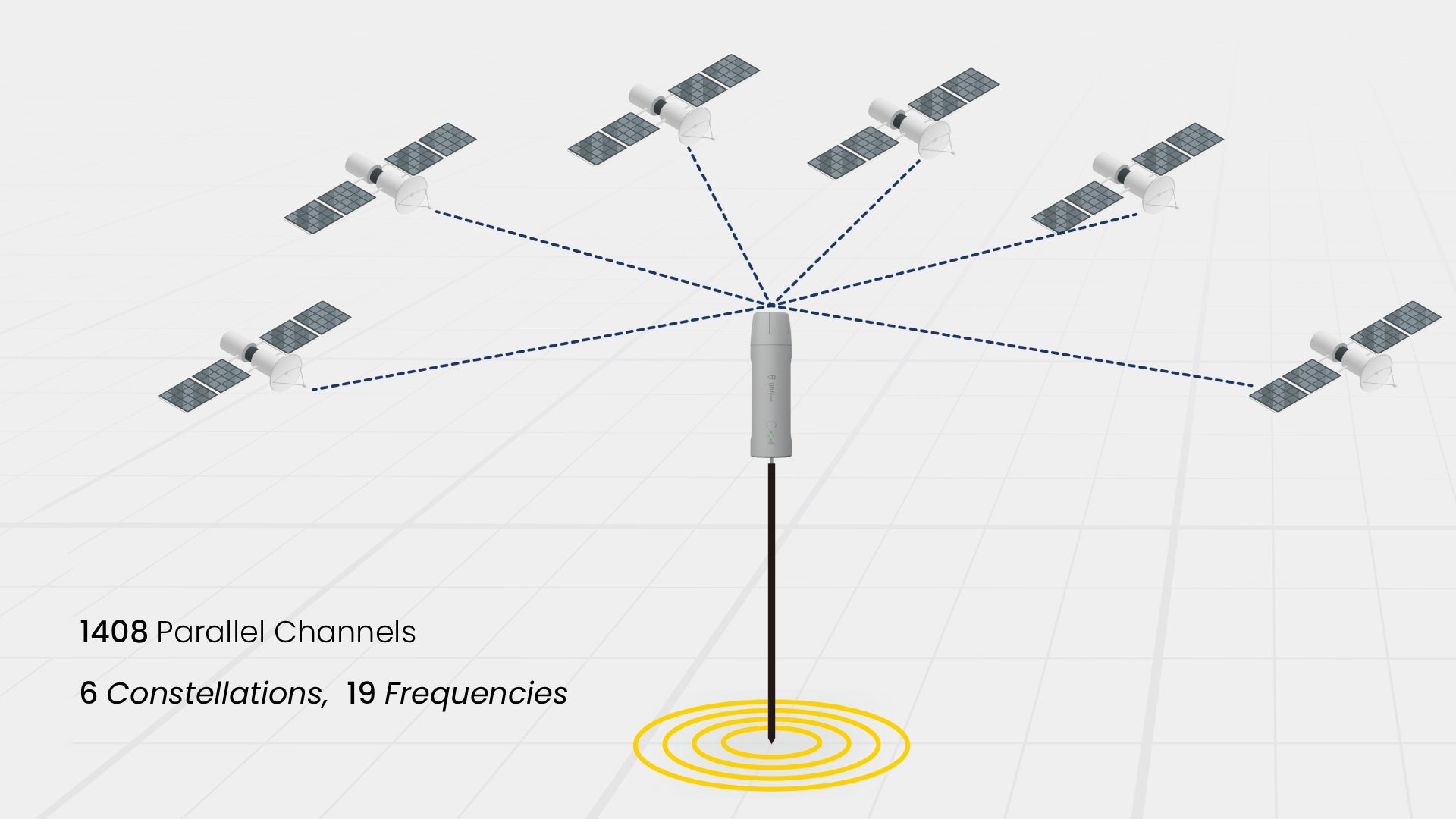

Kleine Größe, große Kraft
Liefert zentimetergenaue Messungen mit einer statischen Präzision von ±1,5 cm. Es unterstützt 1408 Kanäle und deckt alle GNSS-Konstellationen ab, einschließlich GPS, BDS, GLONASS, Galileo, QZSS und SBAS. Mit einem Gewicht von nur 320 g bietet das V4E umfassende Kompatibilität mit gängigen Korrekturdiensten und unterstützt NTRIP-Konnektivität mit RTCM 2.3, RTCM 3.x und CMR.
Kein Pol, kein Problem

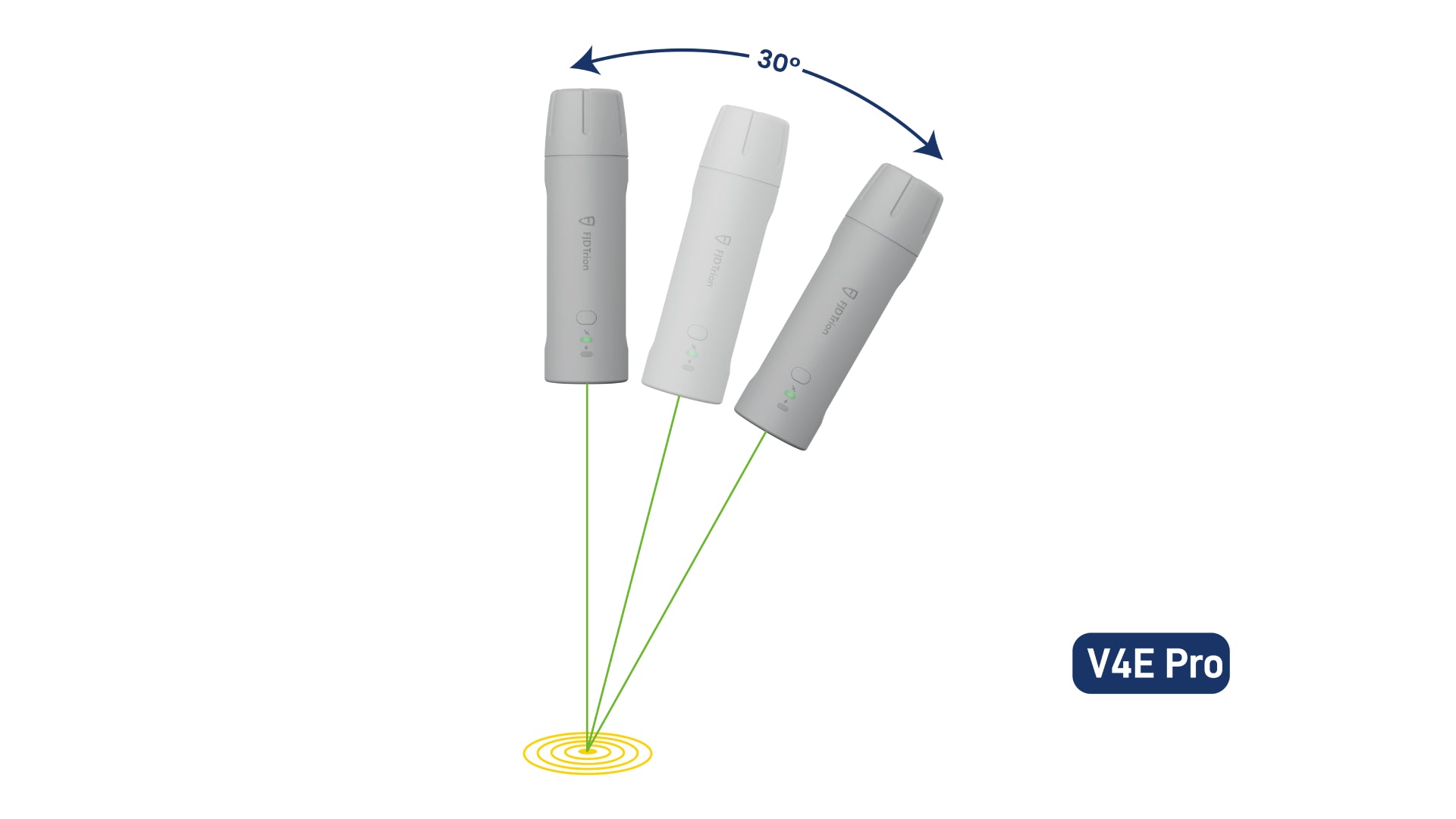

Kompensieren Sie Neigungswinkel bis zu 30° (PRO-Version) mit einer integrierten IMU, sodass Sie das Gerät nicht perfekt gerade halten müssen. Dies ermöglicht Ihnen eine Genauigkeit von ≤3 cm auf 3 m Entfernung ohne Nivellierlatte. Der integrierte LiDAR-Entfernungsmesser der PRO-Version erreicht zudem eine Genauigkeit von ±3 mm auf 10 m Entfernung für präzises Punktzielen.

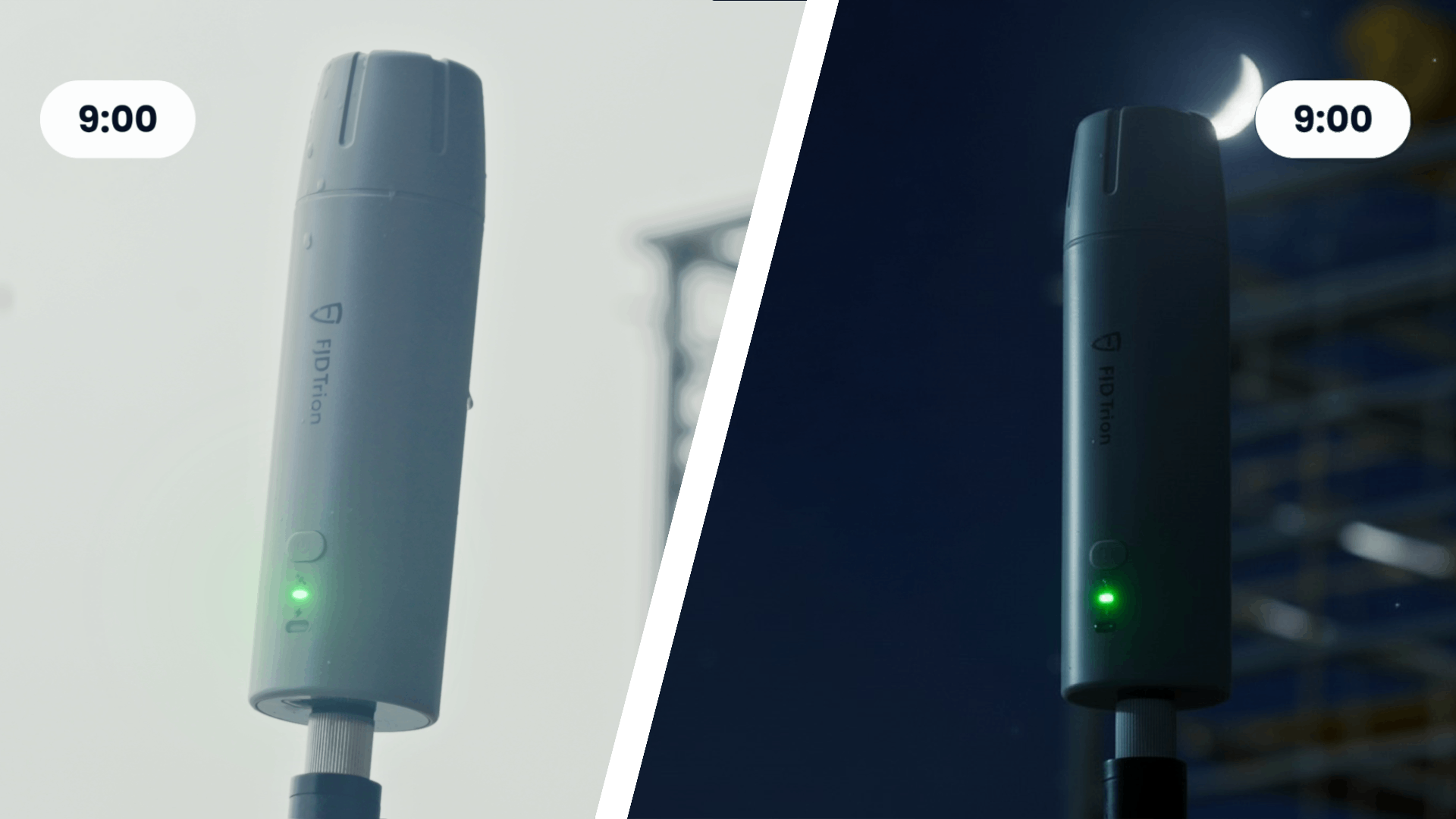

Robust gebaut für ganztägige Effizienz
Bleiben Sie den ganzen Arbeitstag über einsatzbereit. Der Akku hält über 12 Stunden und ist in weniger als 3 Stunden wieder aufgeladen. Sie können den V4E sogar während des Ladevorgangs mit einer Powerbank weiter nutzen, sodass Ihre Arbeit nie unterbrochen wird.
Geschützt. Langlebig. Zuverlässig.

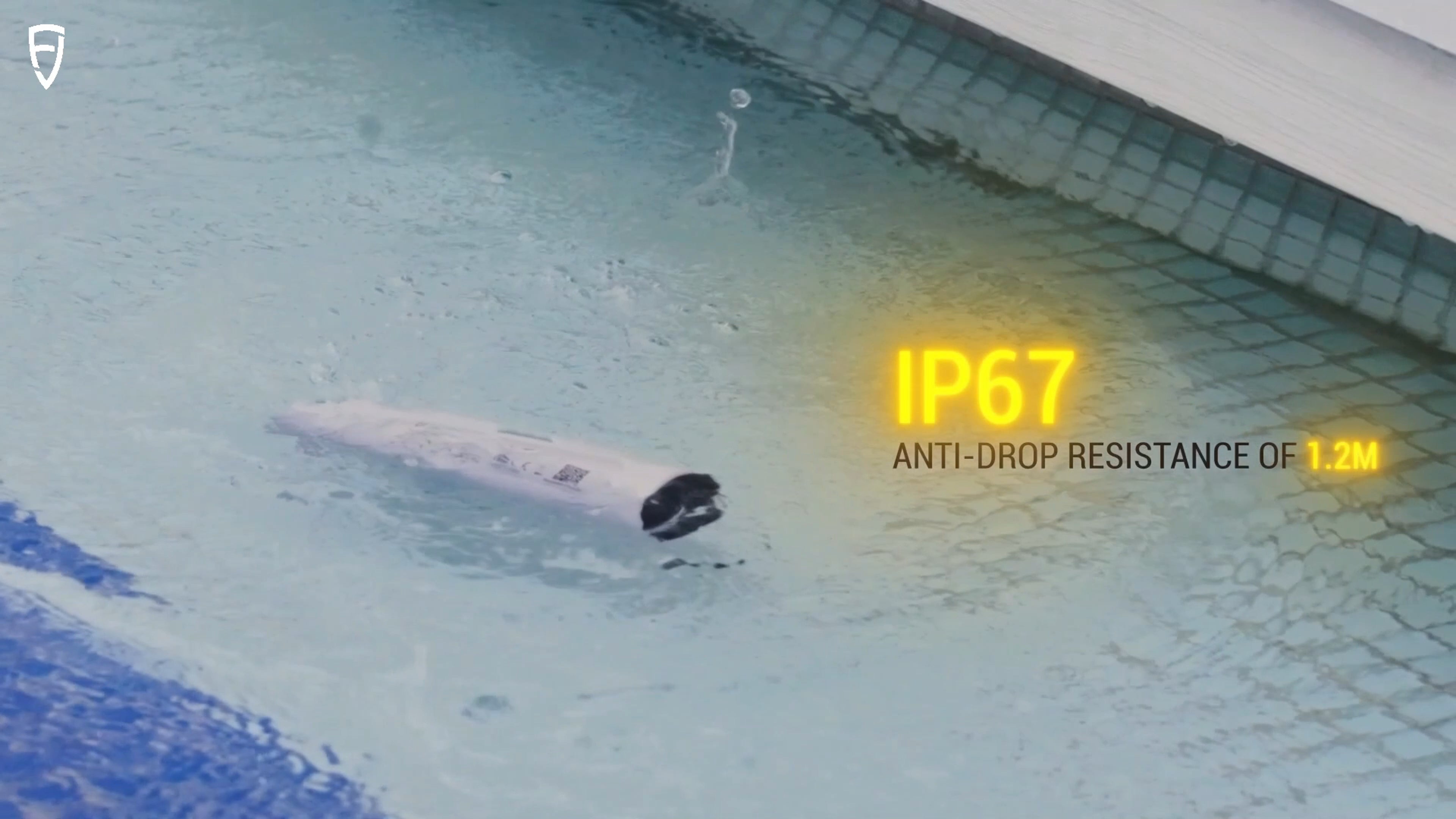

Mit Schutzart IP67 gegen Wasser und Staub sowie Fallfestigkeit aus 1,2 Metern Höhe ist die V4E für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Sie arbeitet auch bei Staub oder versehentlichem Herunterfallen zuverlässig und gewährleistet so gleichbleibende Genauigkeit bei Ihren Projekten im Außenbereich.

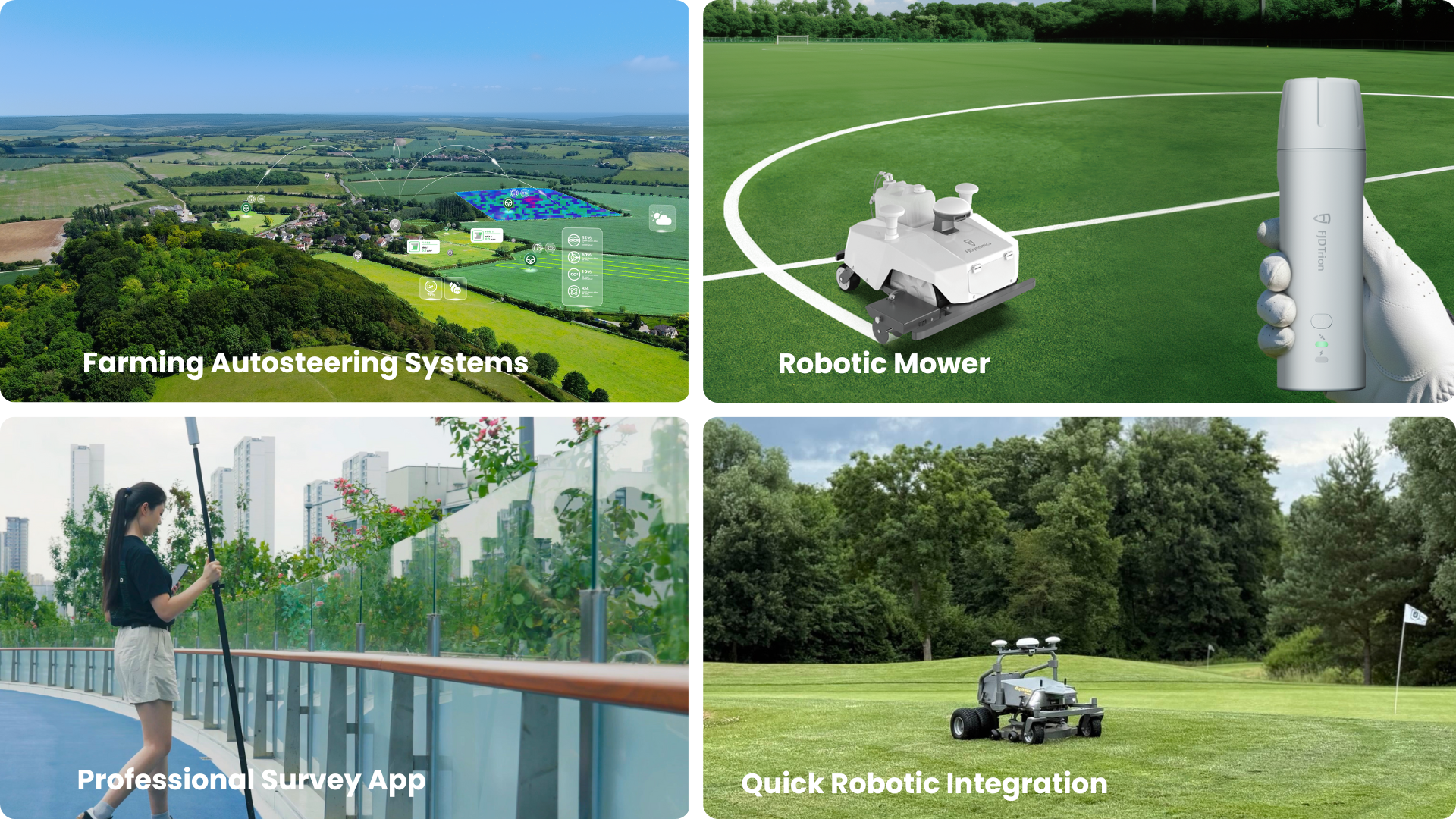

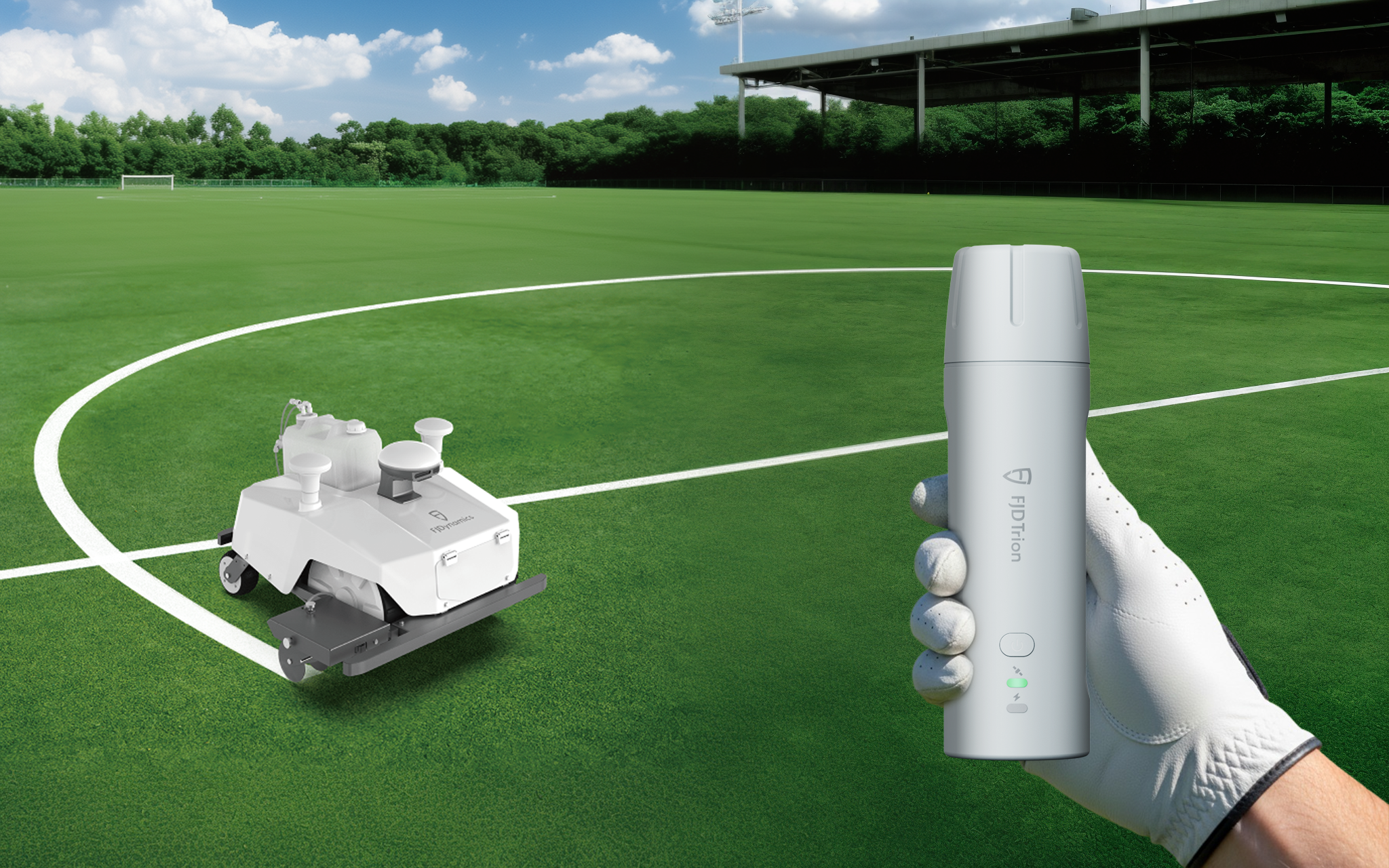

EINFACHERER ZUGANG ZUM FJD TECH-ÖKOSYSTEM
Greifen Sie schnell auf das FJD-Ökosystem zu und sorgen Sie für einen reibungslosen Arbeitsablauf vom Feld bis zur Maschine. Die GNSS-Daten, die Sie mit dem V4E im Feld erfassen, können direkt von den landwirtschaftlichen Lenksystemen, Mährobotern und anderen intelligenten Geräten von FJD für automatisierte Aufgaben verwendet werden. Sie müssen die Daten nicht konvertieren, wodurch Sie schneller arbeiten und Fehler reduzieren können.
* Über das FJD-Ökosystem hinaus unterstützt das offene Design auch die Anpassung an Ihre individuellen Bedürfnisse.

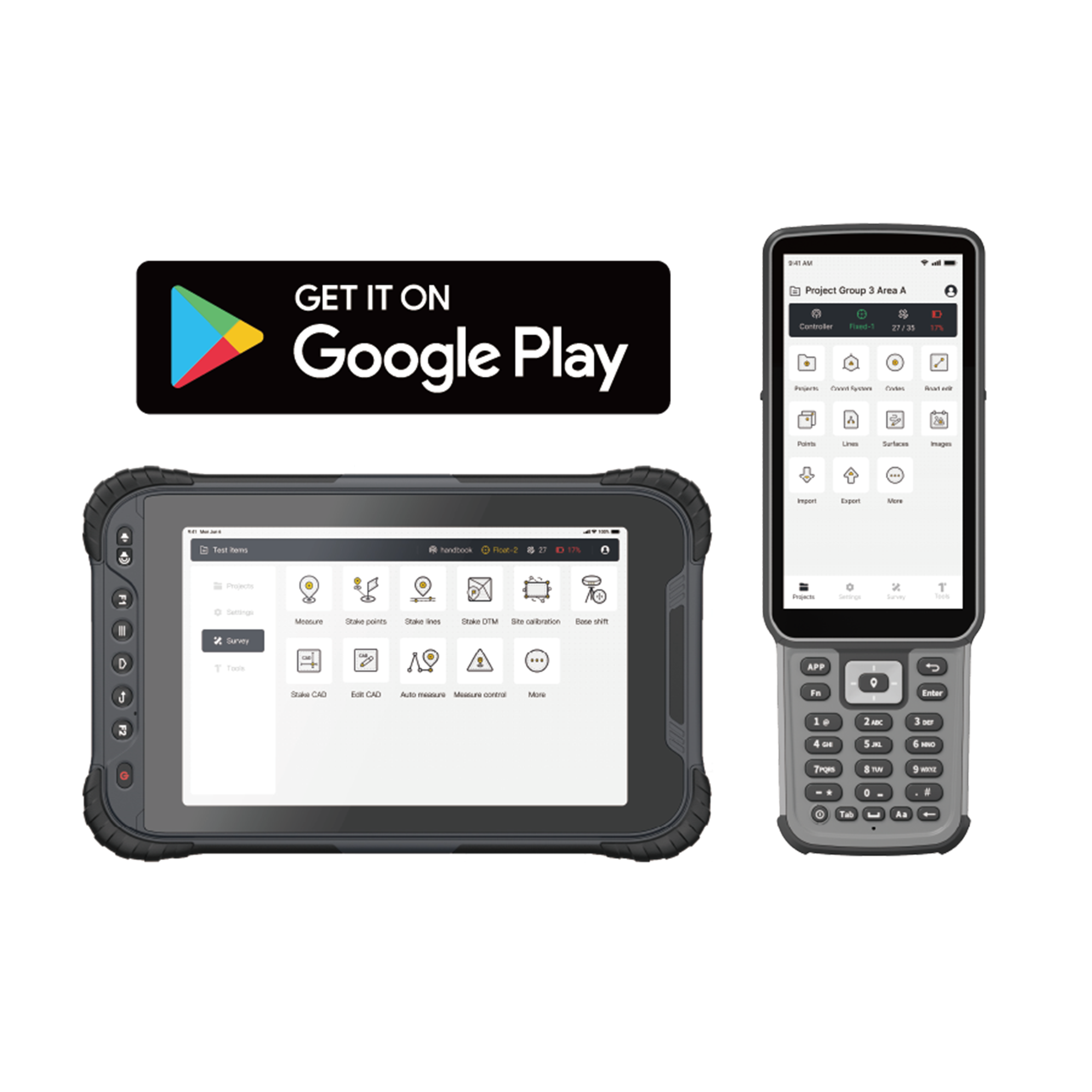

Einführung in die FJD Trion Umfrage-App

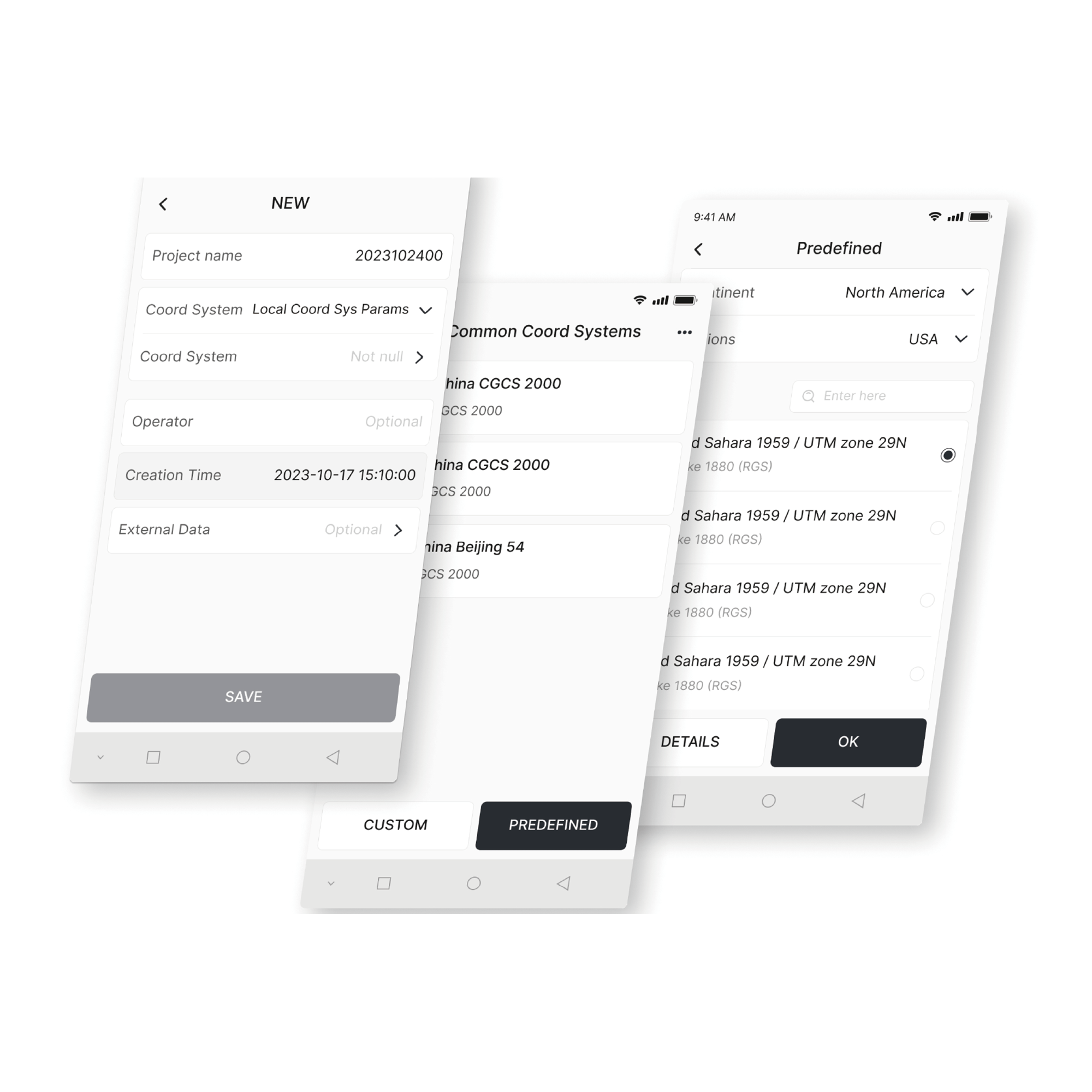

Koordinatentransformation
Erstellen Sie verschiedene Ebenen- und Höhenmodelle mit über 8.000 Koordinatensystemen, 70 Ellipsoiden und 30 Projektionen. Sie können auch Geoidkorrekturen vornehmen, um Ihren regionalen Anforderungen gerecht zu werden.

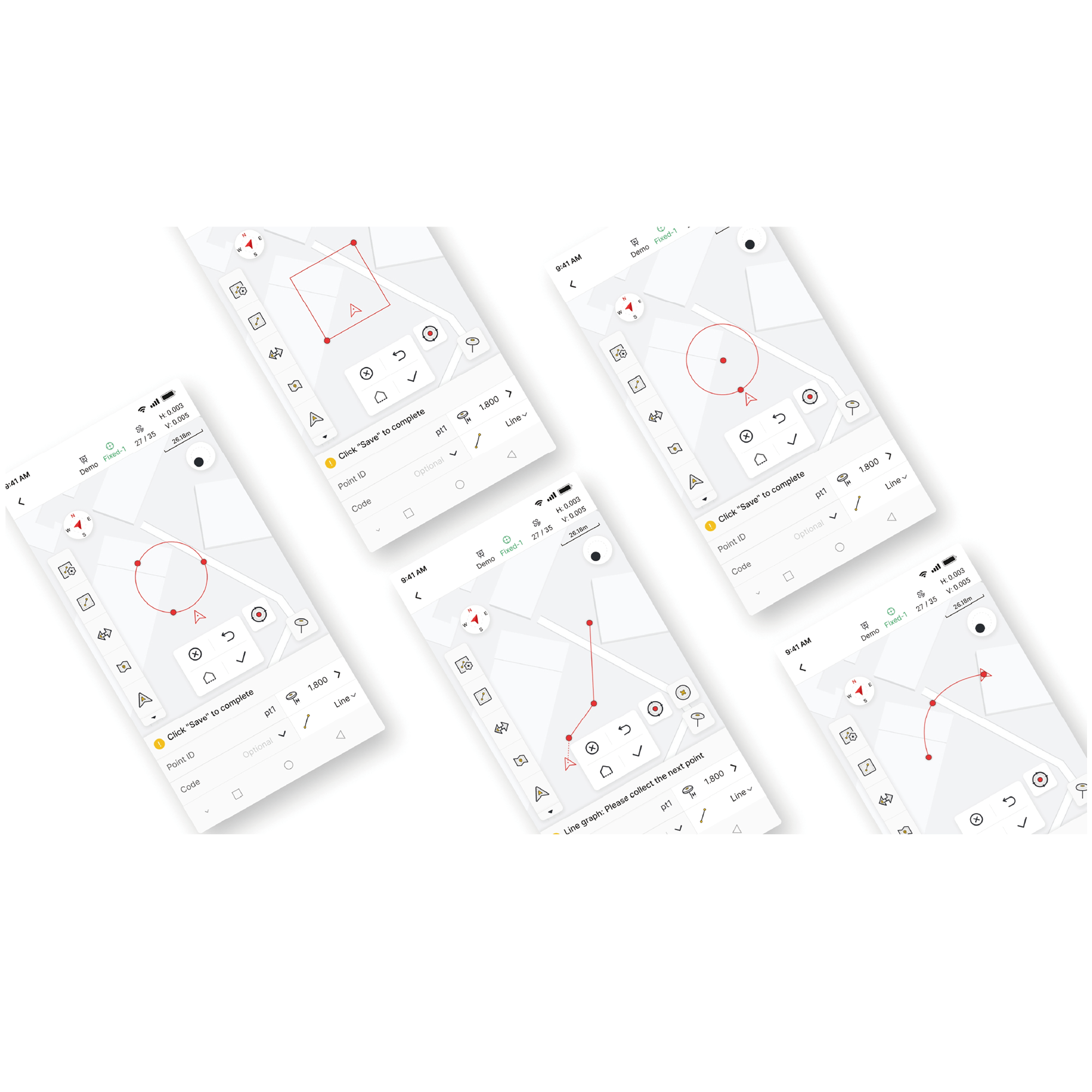

Messen & Zeichnen
Erhalten Sie präzise Positionsdaten und messen/zeichnen Sie 10 gängige Formen (darunter Polylinien, Kreise und Rechtecke). Sie können auch codebasierte Messungen mit übersichtlichen grafischen Kategorien durchführen, um die Kartierung nach der Vermessung zu beschleunigen.

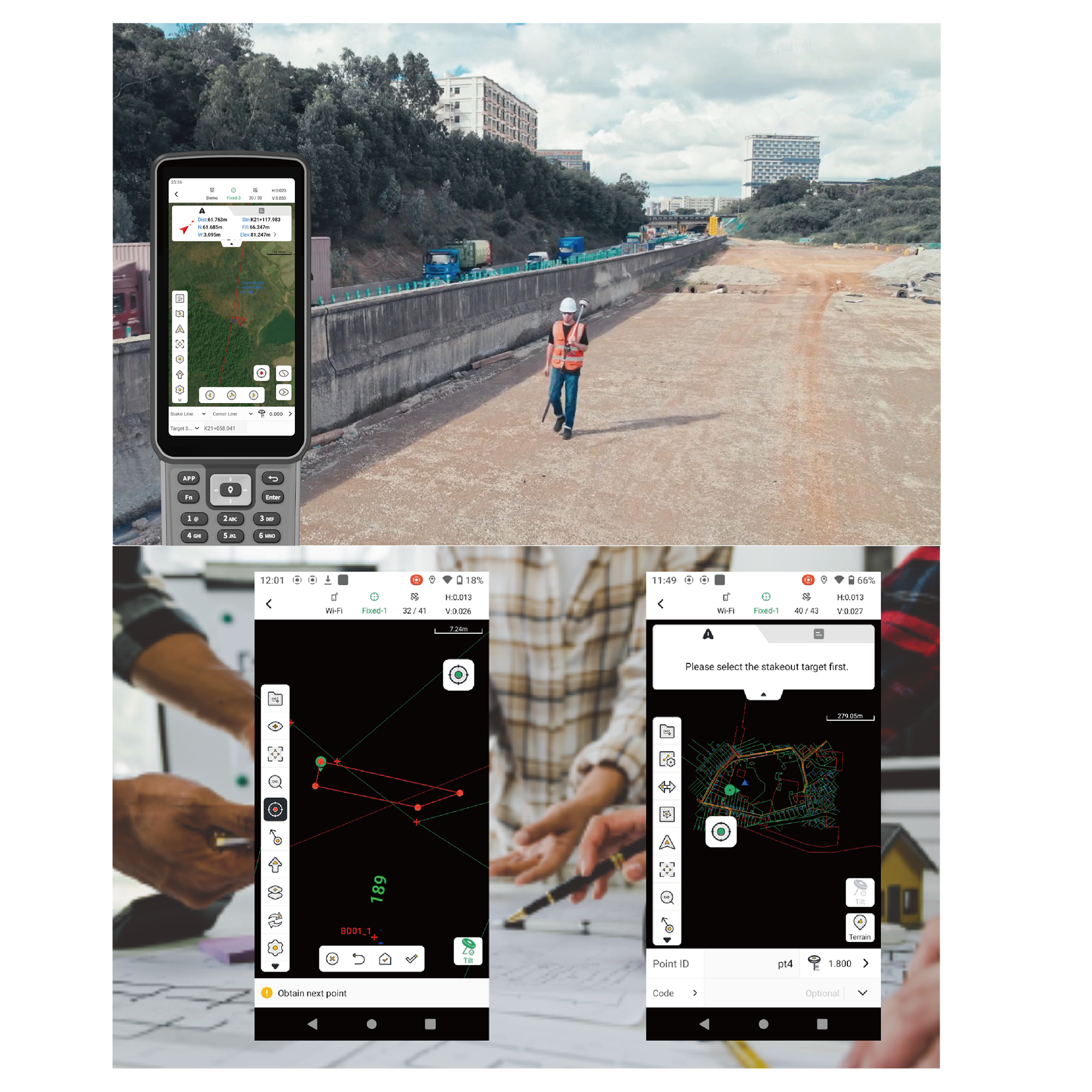

Effizientes Abstecken & Reibungslose Koordination
Nachdem Sie die Daten in der Vermessungs-App verarbeitet haben, können Sie benutzerdefinierte Beschriftungen hinzufügen und die Daten schnell in gängige CAD-Dateien exportieren, um die Absteckung im Gelände zu beschleunigen. Mit der App können Sie außerdem Straßendetails wie Stationsgleichungen, Trassierungen, Querschnitte und Neigungen anzeigen. Sobald Sie die Korrektheit der Absteckungsinformationen bestätigt haben, können Sie diese als LandXML-Straßendatei exportieren, um sie schnell zu teilen und eine reibungslose Koordination zu gewährleisten.
Für den weltweiten Einsatz geeignet
Die Trion Survey App unterstützt 16 Sprachen und ermöglicht Ihnen so die Verarbeitung von Geländedaten, die mit V4E erfasst wurden, in Ihrer bevorzugten Sprache. Zudem können Sie flexibel zwischen Quer- und Hochformat wechseln, um die Daten auf den 8-Zoll-Monitoren UA80 und D10 optimal darzustellen. Dies vereinfacht Ihren Workflow von der Feldarbeit bis zur Datenverarbeitung und sorgt dafür, dass Ihre Daten schnell für das nächste Projekt bereit sind.
Anwendungsszenarien
Topographische Vermessung

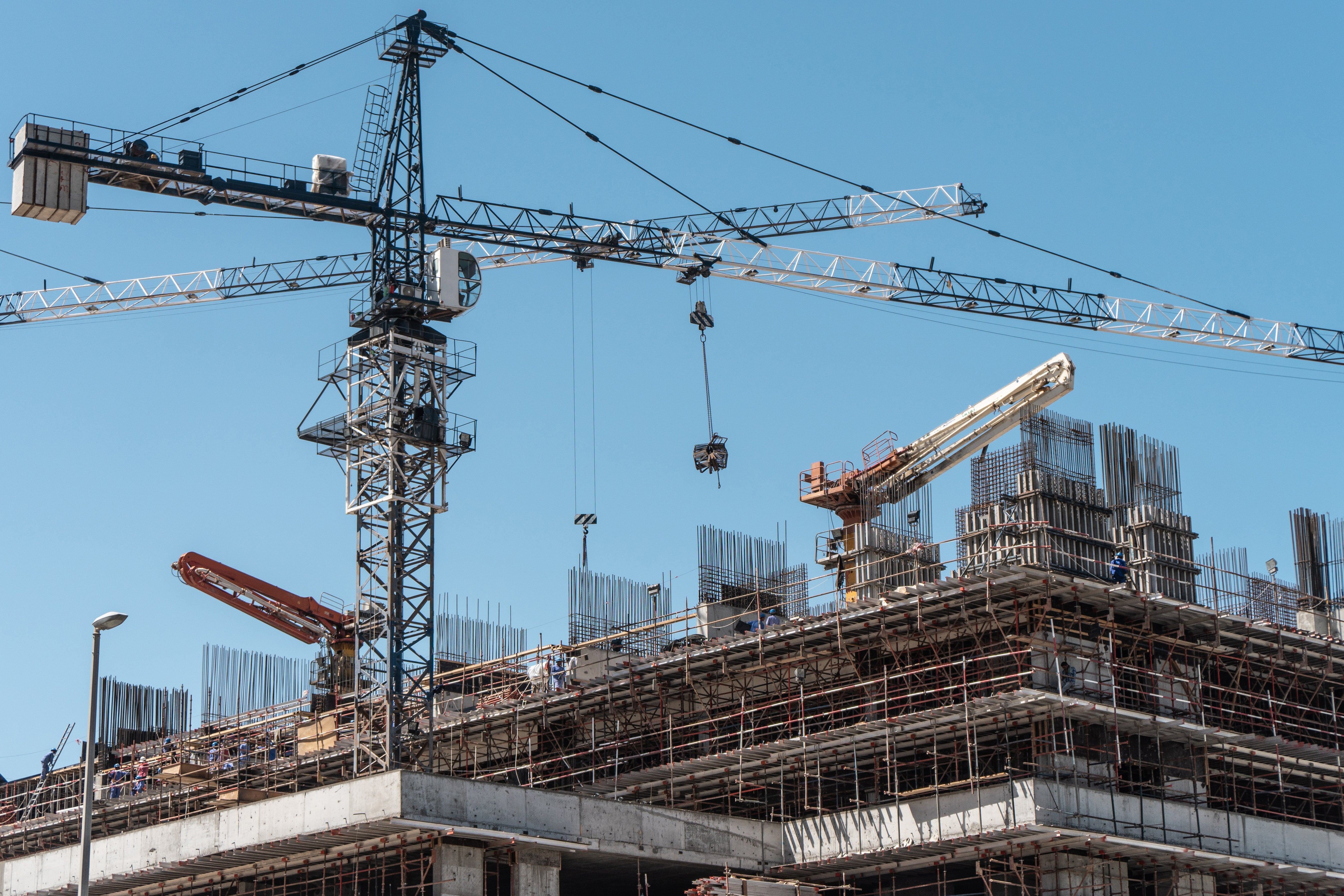

Bauwesen & BIM

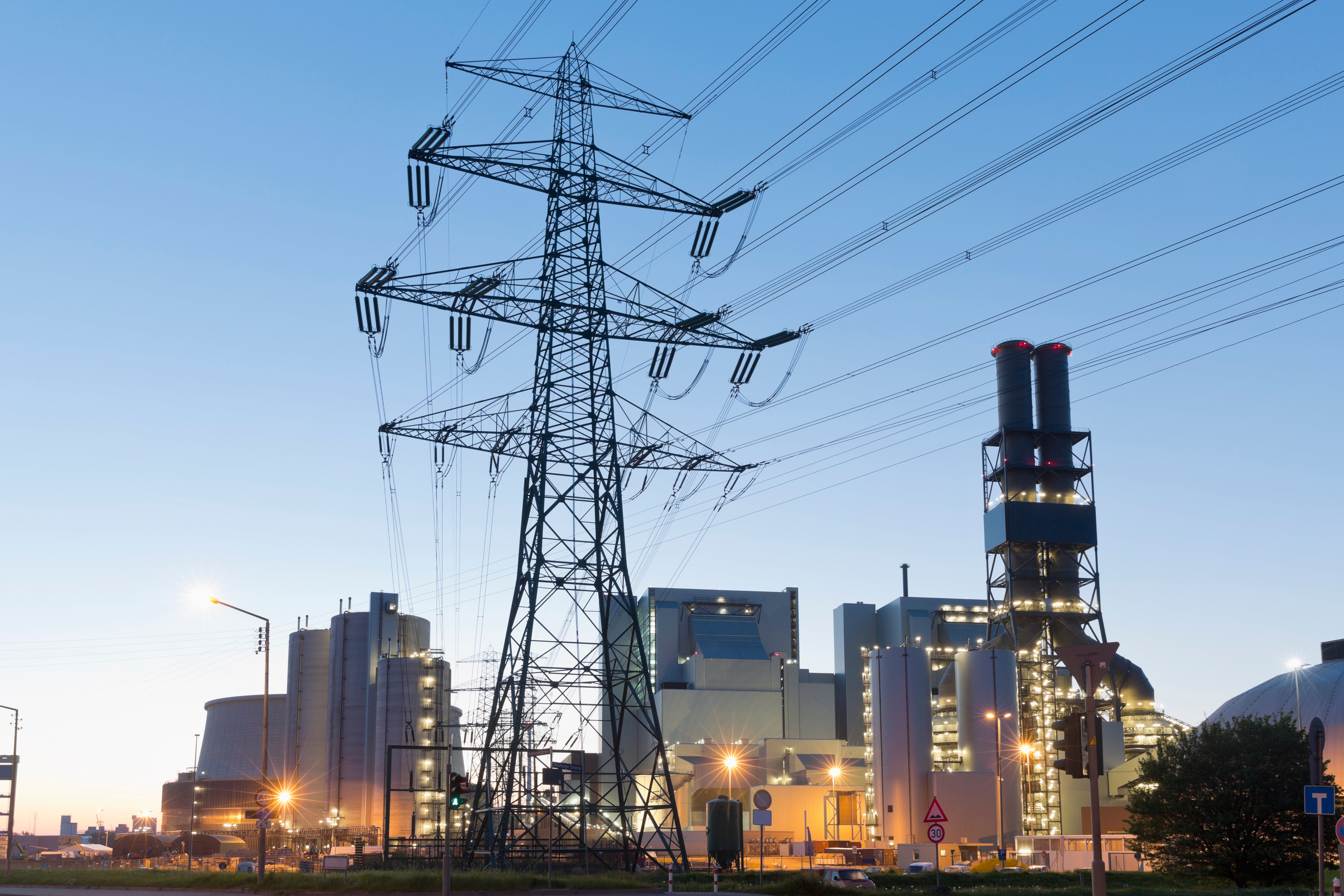

Versorgungsbetriebe und öffentliche Arbeiten
Straßenvermessung

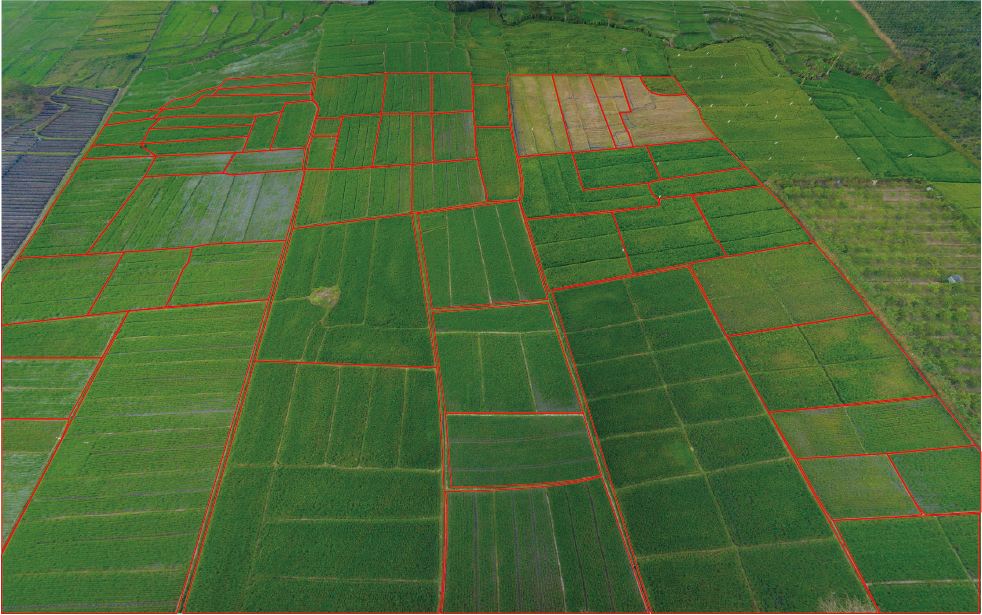

Forstwirtschaft & Landwirtschaft

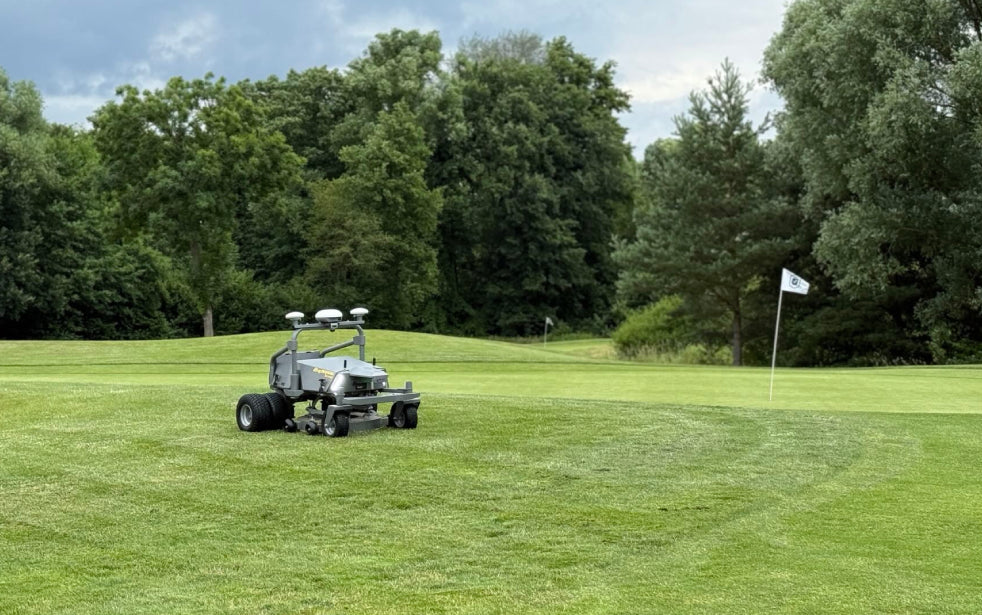

Schnelle Roboterintegration
Spezifikationen
GNSS
1408 Kanäle
L1C/A, L2P, L5
G1, G2
B1I, B2I, B3I, B1C, B2a, B2b *
L1, L2C, L5
L1C/A
Präzision und Zuverlässigkeit
≤1s
Kaltstart ≤ 30 s; Warmstart ≤ 5 s
<99,9 %
- Messung & Positionierung:
- 1 Hz, 2 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz
H≤1,5 m, V≤2,5 m
H≤0,4 m, V≤0,8 m
- H≤0,8 cm+1 ppm,
- V≤1,5 cm+1 ppm
20 ns
0,03 m/s
- 3D-Fehler bei einer Entfernungsmessung von 3 m ≤3 cm
- (Neigungswinkel ≤30°) (V4E Pro)
Elektrische und Schnittstellenparameter
5 V/2 A
≤ 1,5 W
USB 2.0 Typ-C
≤3h
Physikalische Merkmale
PC+ABS
182x53x53 mm
1/4-Zoll-Gewinde-Innenschnittstelle
An aus
Feste Demontage & Aufladung
IP67
-20℃ bis 60℃
0℃ bis 45℃
